ＰＳｏＣで周波数カウンタの実験

実験素材	写真	回路図	画面１	画面２	外部リンク	備考
CY8C27443-24PXI					迷走の果て	edyさんのソースコードを拝借。 CY8C24223向けの内容。 64kHz飛びが見られる。
						27443向けに割込を廃し、16bit counterを２段に変更。 64kHz飛びが見られる。
						割込を廃し、32bit counterを横１列に配置。 PWMとCounterが別段になるので、enable信号を引き回す。 矩形波のみ正常カウント。
						32bit counterのenable信号を外部ジャンパーに変更 矩形波のみ正常カウント。
						内部クロックでは精度が悪いので、TCXOを注入。 64kHz飛びが見られる。
						２つの16bit counterを同一列に配置。 64kHz飛びが見られる。
						２つのcounterを24bitと8bitに変更したら、100MHzが測定できなくなった。 16MHz飛びが見られる。

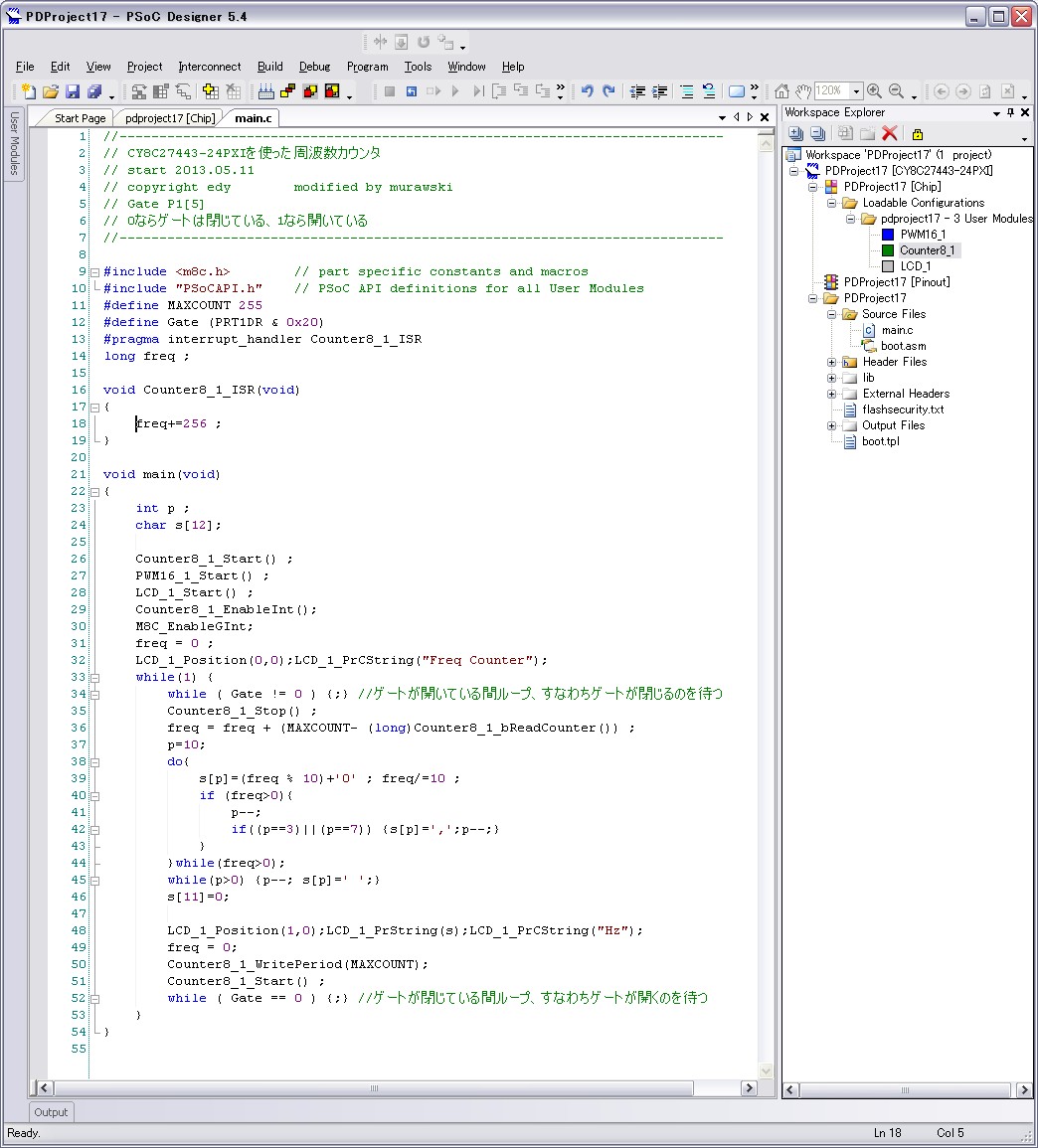

						割込方式で、counterを8bitに変更。 24MHzの水晶の手持ちがなく26MHzで代用。 100MHzは測定できない。 64kHz飛びはなくなったが、256Hz飛びが見られる。
