２石点滅（弛張発振）の製作

回路図	部品表	写真	外部リンク	備考

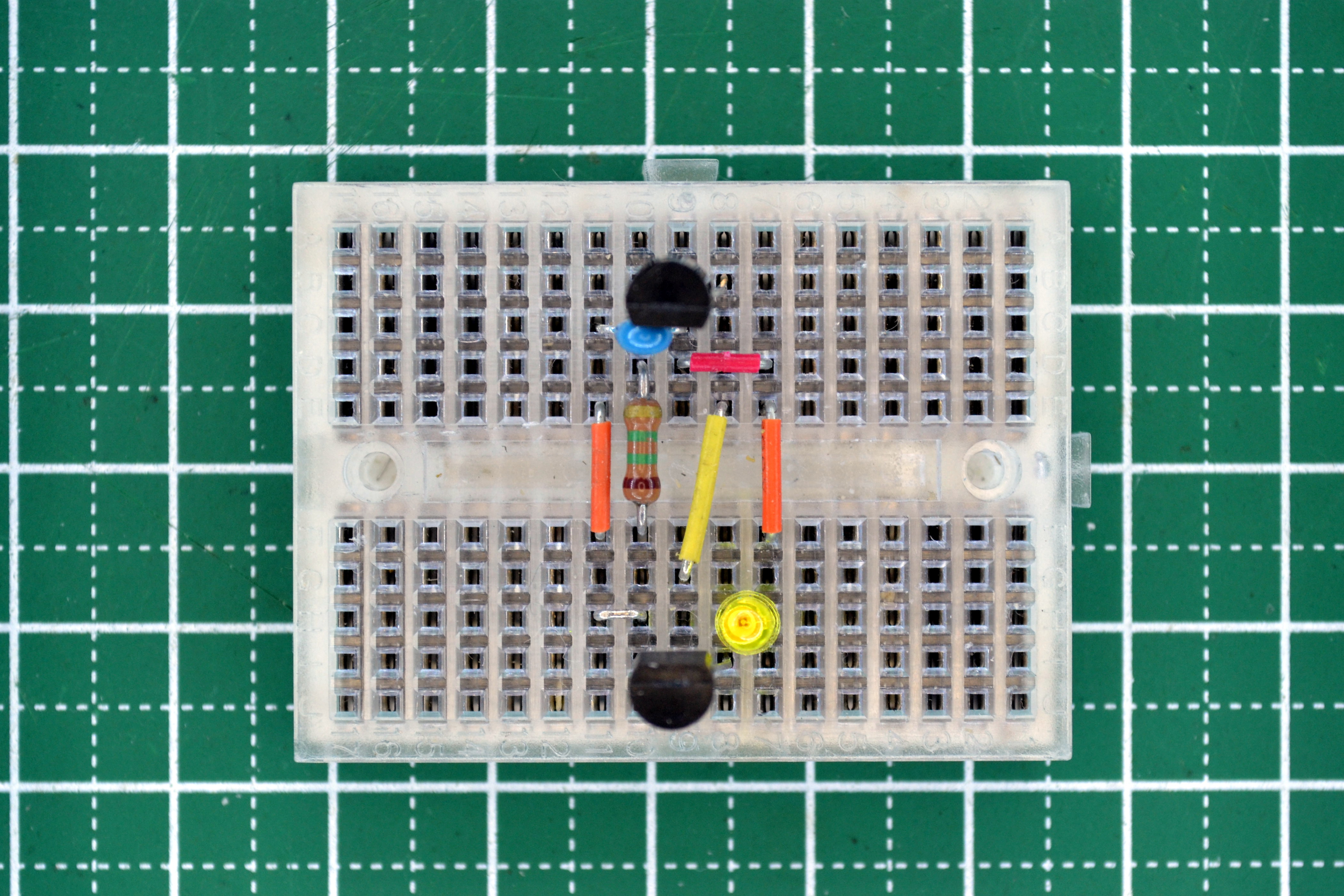

	部品表		CirQ 004 但し、動作説明文は誤り。	写真ではC1に無極性の物を使用しているが、有極性の場合は、LED側を正極にする。 LTSpiceのシミュレーション結果（その１）。C1にかかる電圧を示す。 LTSpiceのシミュレーション結果（その２）。C1の両端の電圧を示す。

Last updated 25-Apr-2014.
