ログアンプの実験

殆どの図や写真は、クリックにより拡大表示できます。

概要写真回路図波形1波形2書庫
基本回路 回路図 正の入力のみに対応
ダイオードの電圧・電流特性が対数カーブな事を利用

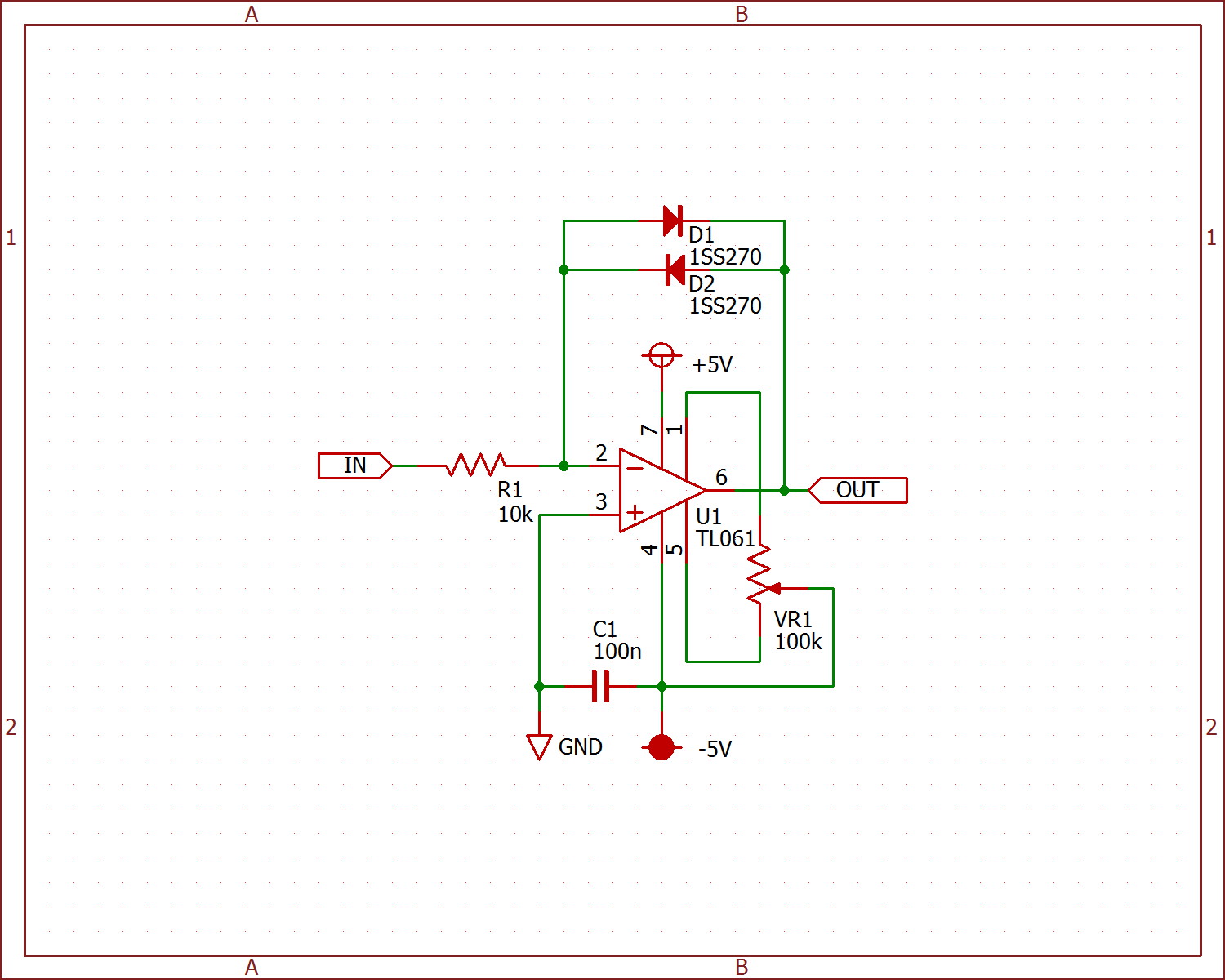

TL061+Si
両電源:±5V

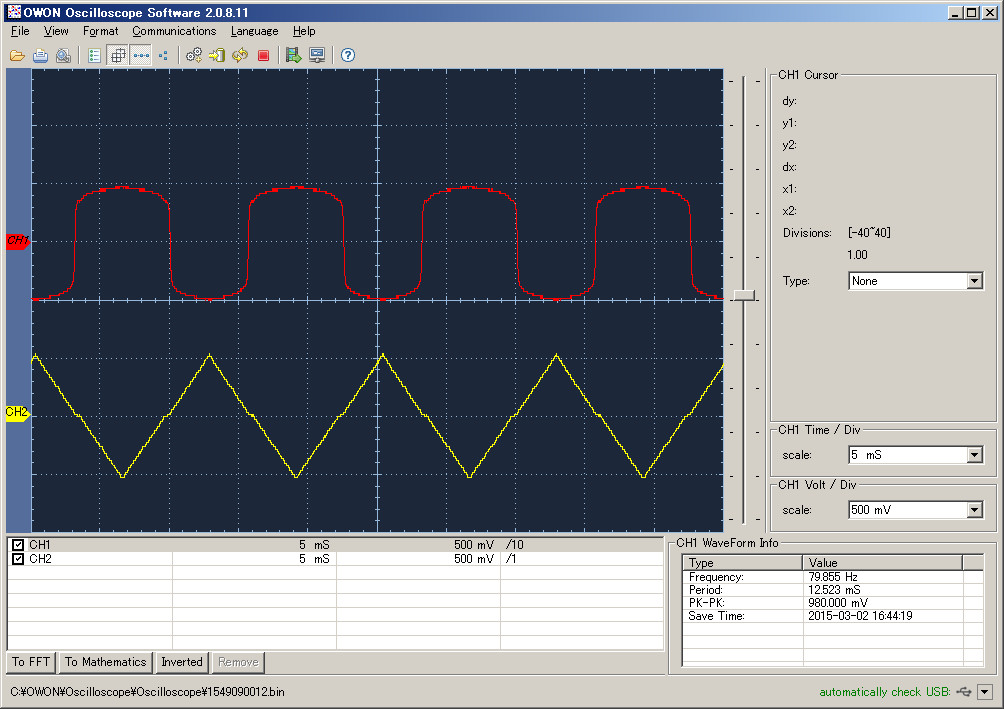

写真 回路図 波形 Ch1:出力電圧、Ch2:入力電圧
TL061+Ge
両電源:±5V
写真 回路図 波形 Ch1:出力電圧、Ch2:入力電圧
TL061+RedLED
両電源:±5V
写真 回路図 波形 Ch1:出力電圧、Ch2:入力電圧
TL061+Tr
両電源:±5V
写真 回路図 波形 Ch1:出力電圧、Ch2:入力電圧
TL061+逆Tr
両電源:±5V
写真 回路図 波形 Q1のECを入れ替えても動作するが、出力電圧が少し低下する。
Ch1:出力電圧、Ch2:入力電圧
TL061+Tr-NG
両電源:±5V
(動作NG)
写真 回路図 波形 Ch1:出力電圧、Ch2:入力電圧
ネット上でこの様な回路を見かけるが、Q1は無いのと同じ。

Last updated 18-Mar-2015.
