非安定マルチバイブレータの実験

殆どの図や写真は、クリックにより拡大表示できます。

デバイス写真回路図波形書庫

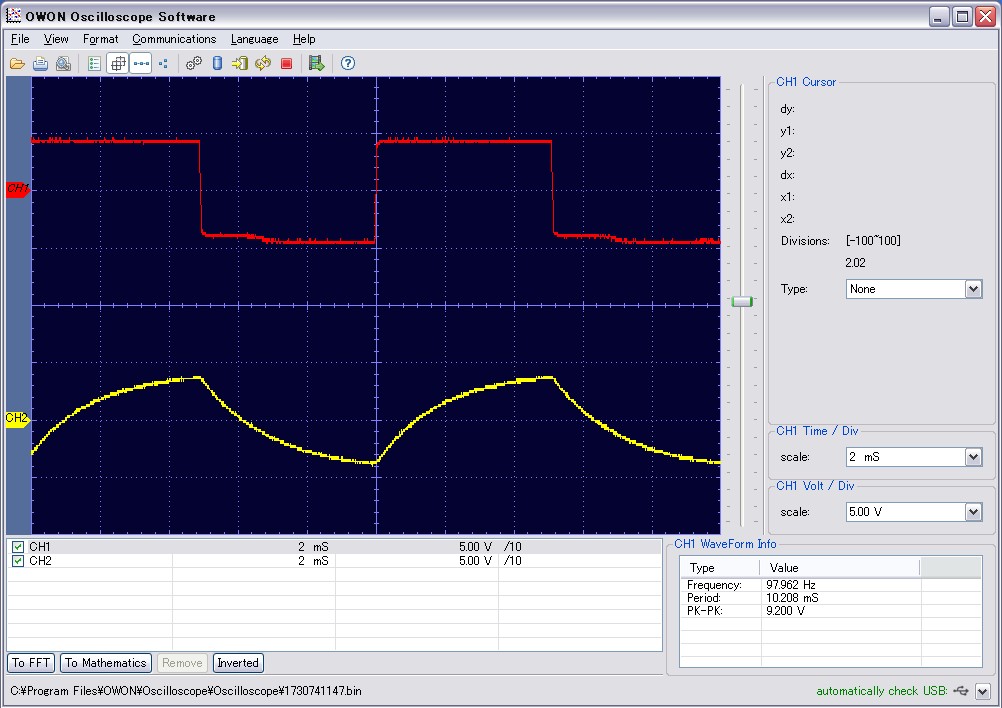

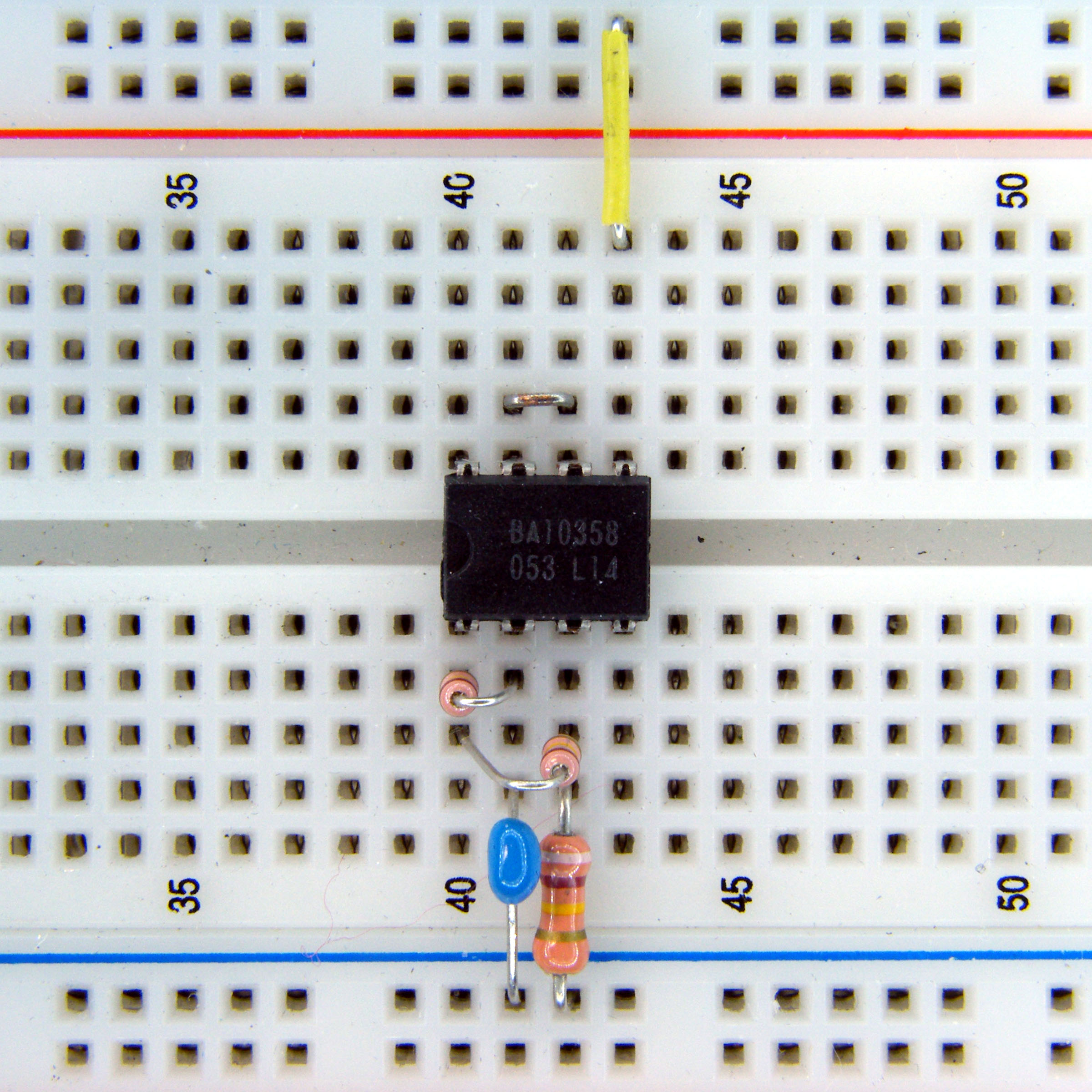

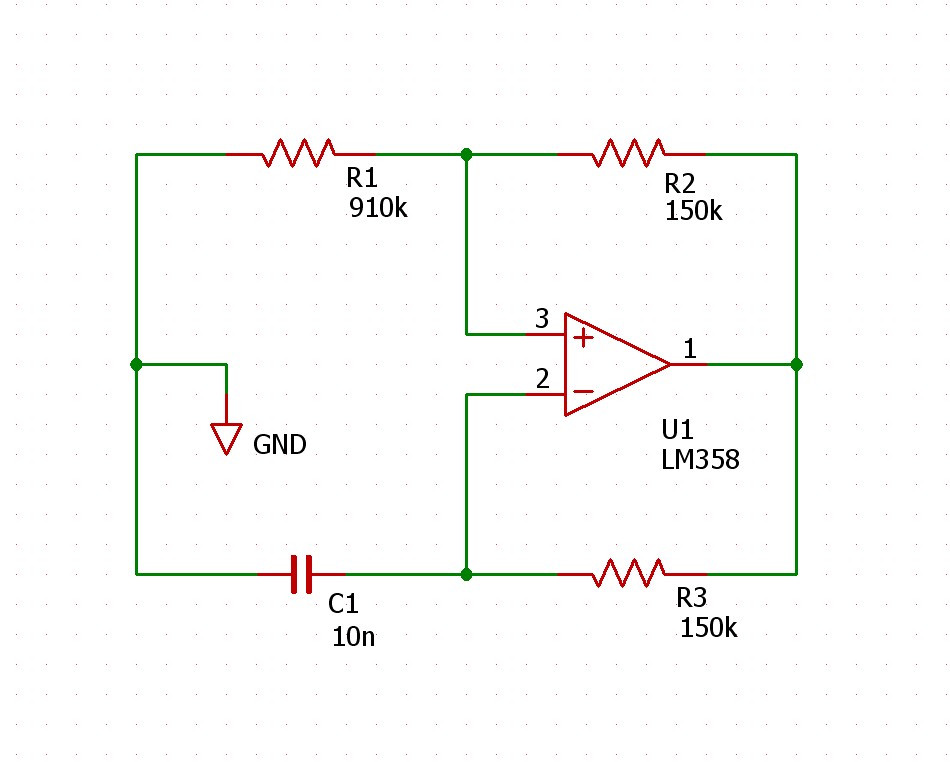

BA10358 回路図 波形 両電源(±5V)で、底辺が曲がっている。
Ch1:U1出力、Ch2:C1電圧

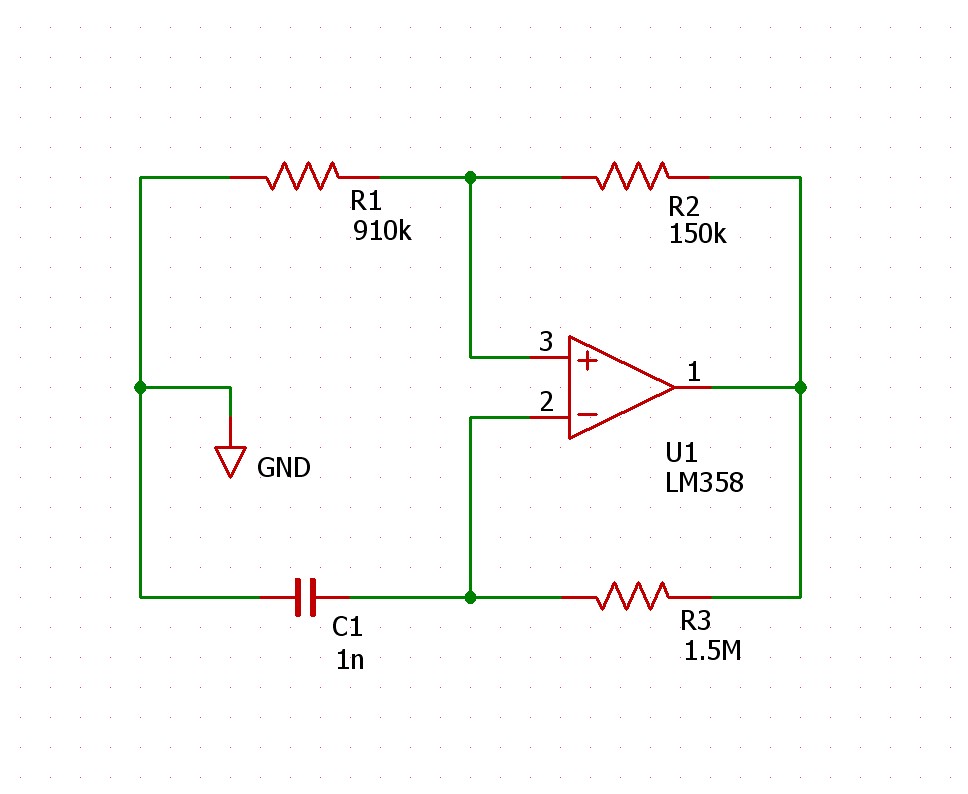

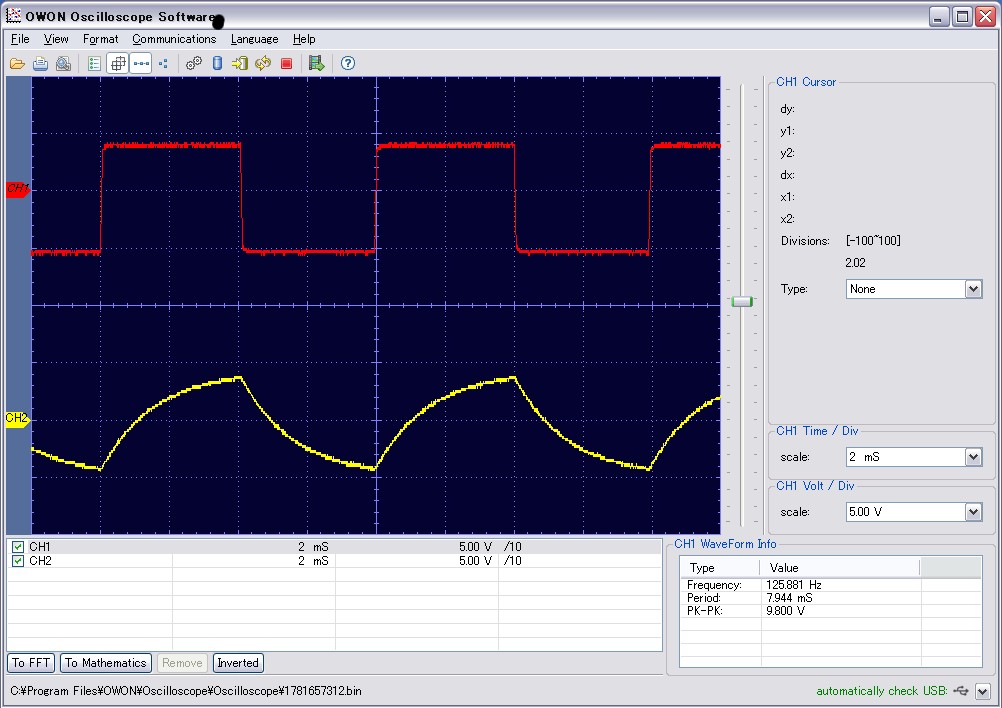

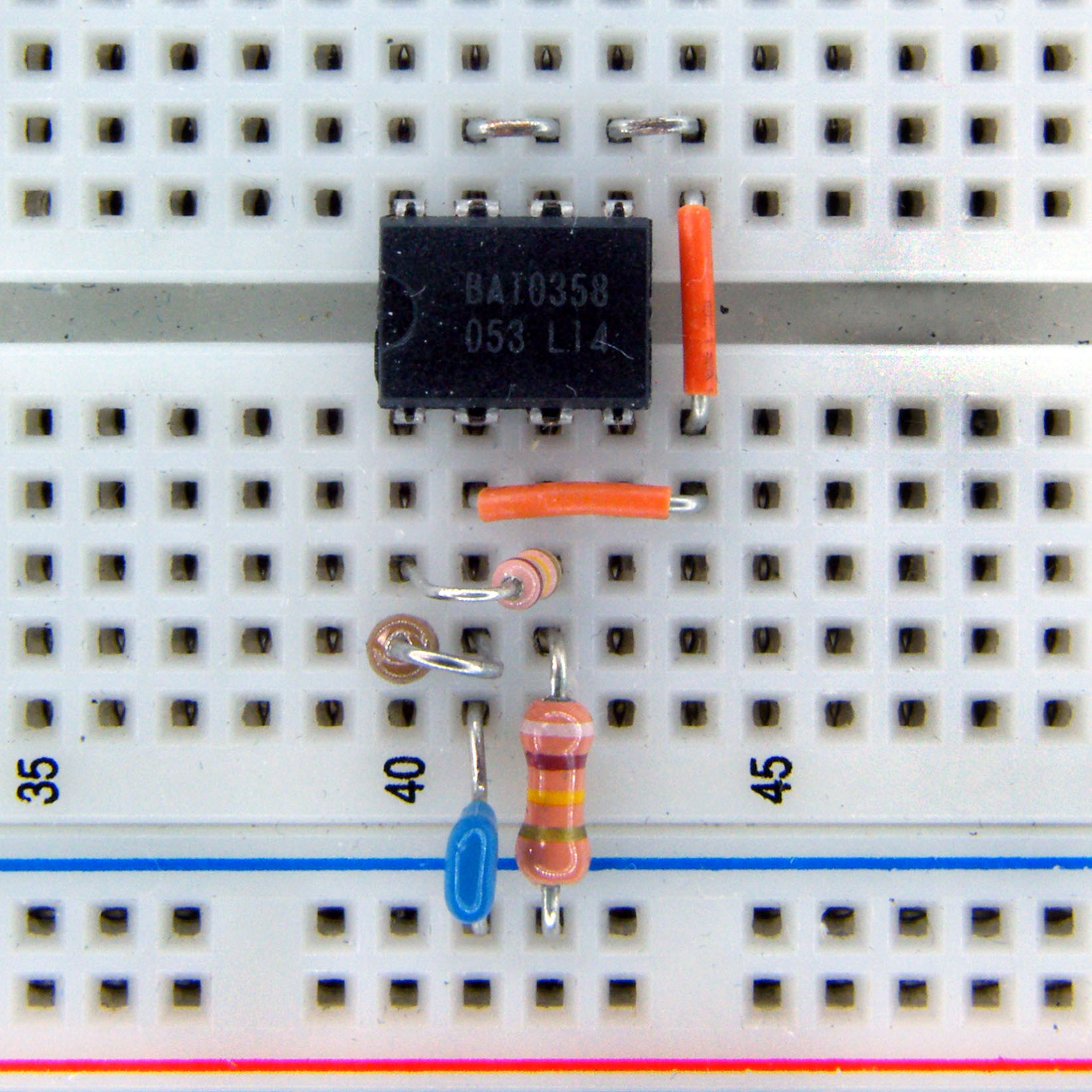

回路図 波形 両電源(±5V)でも、負荷を軽くするとクロスオーバ歪が消える。
Ch1:U1出力、Ch2:C1電圧(VoltageFollower経由で観察)

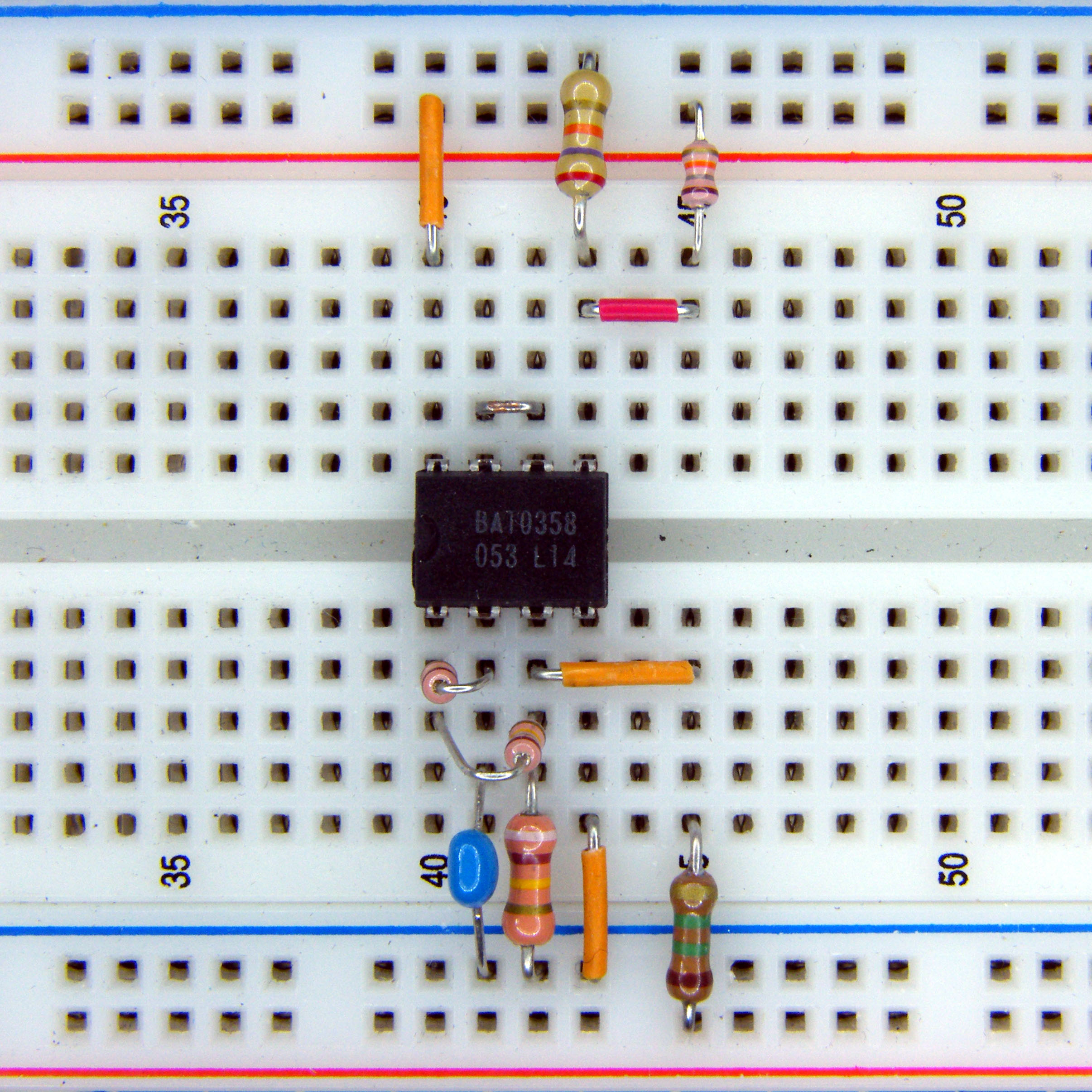

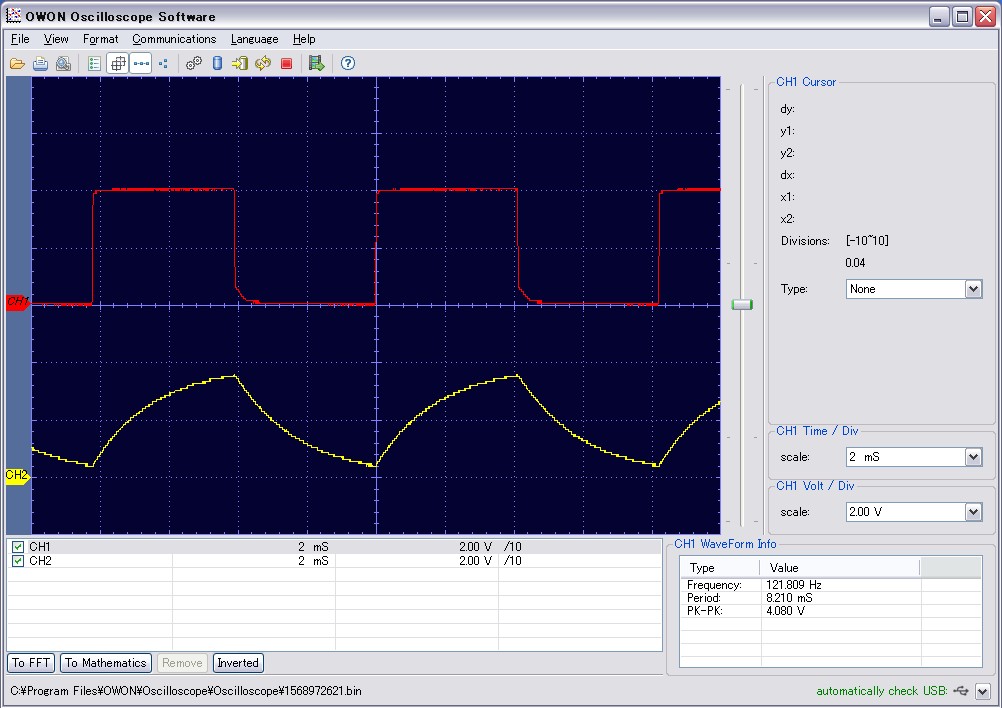

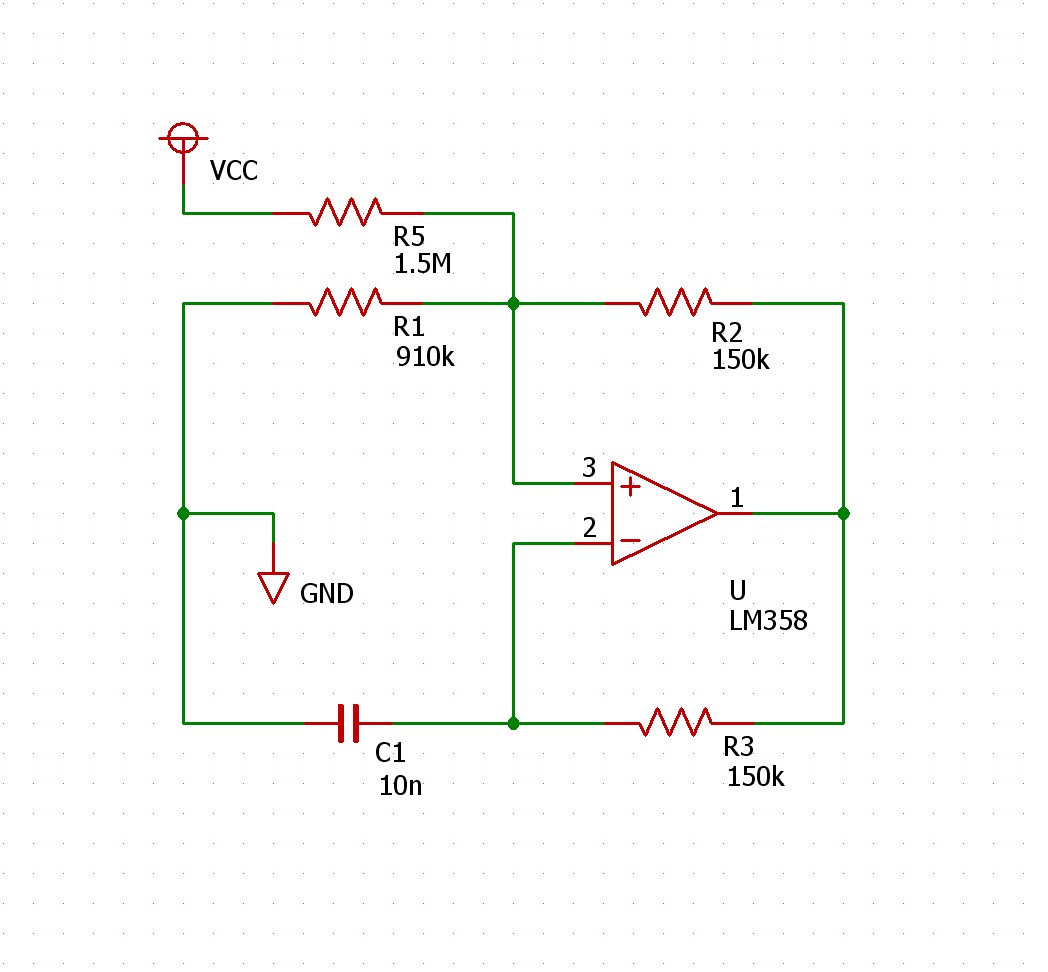

回路図 波形 単電源(+5V)でも底辺が曲がっている。
Ch1:U1出力、Ch2:C1電圧

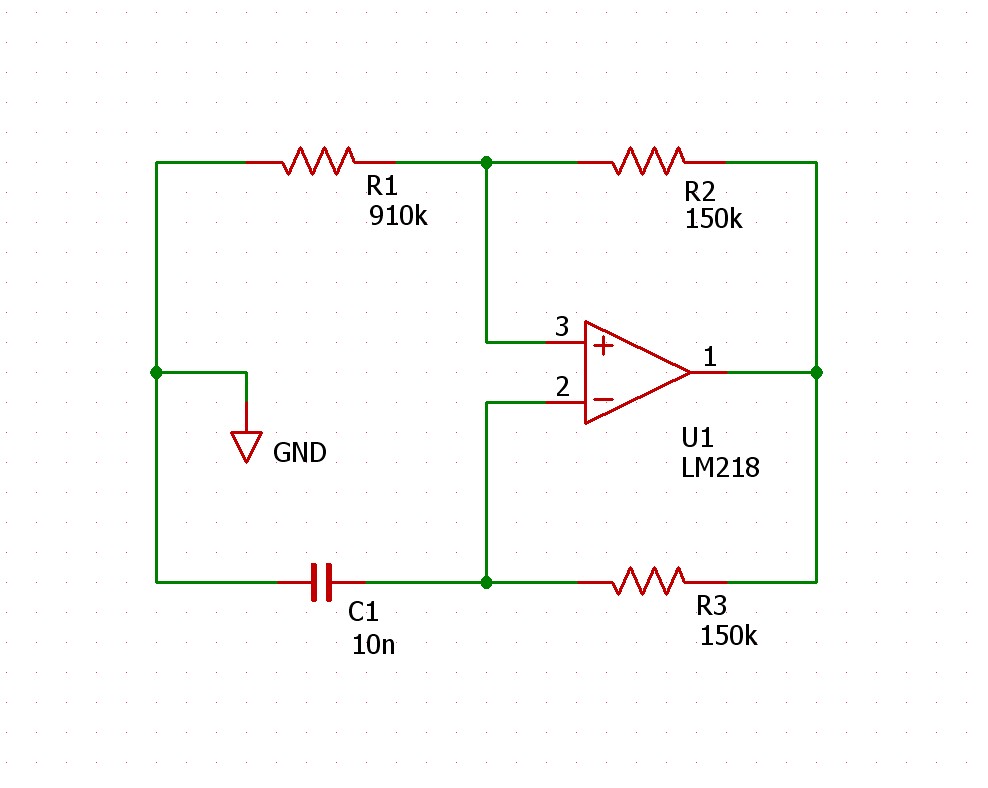

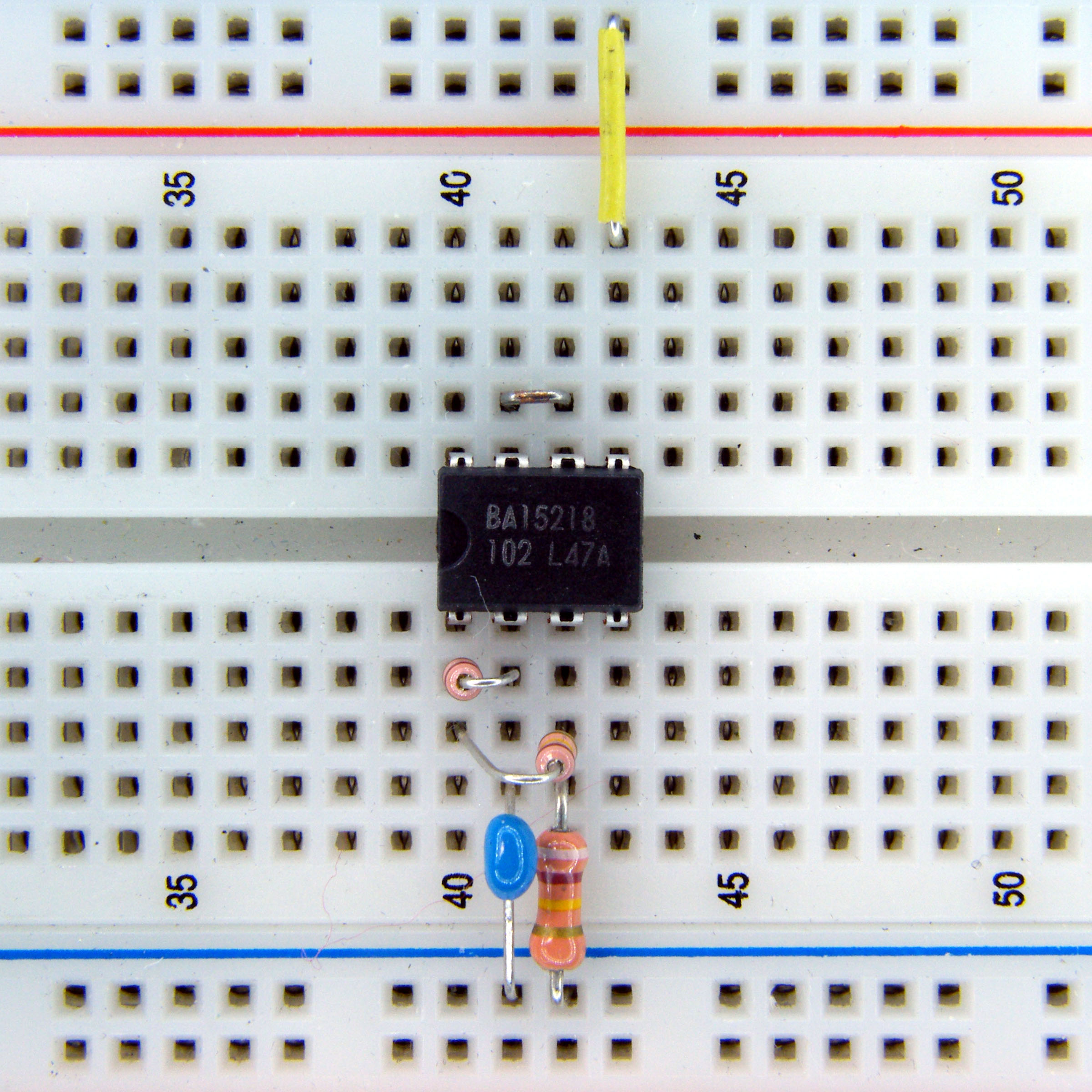

BA15218 回路図 波形 両電源(±5V)
duty比が50%でない。
Ch1:U1出力、Ch2:C1電圧

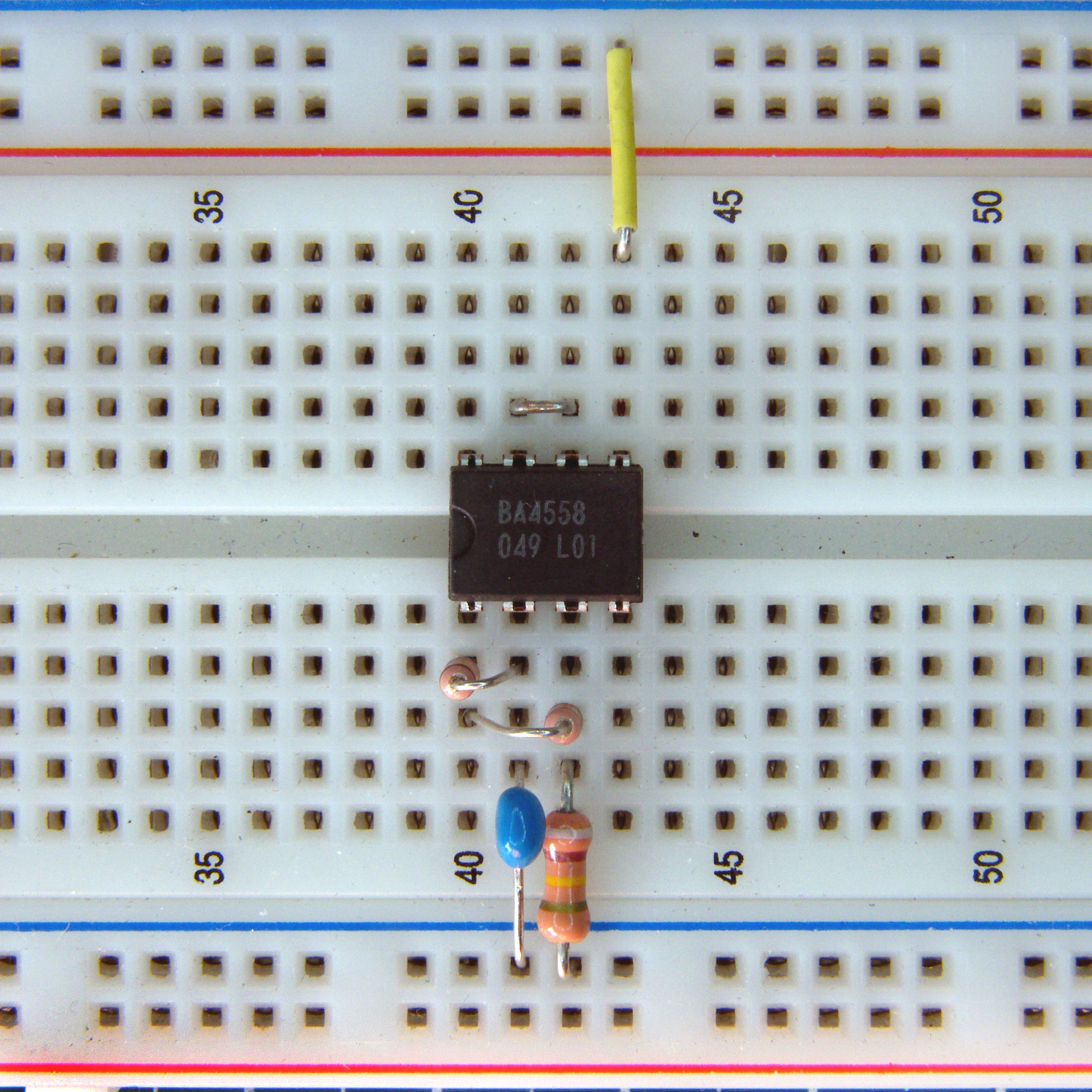

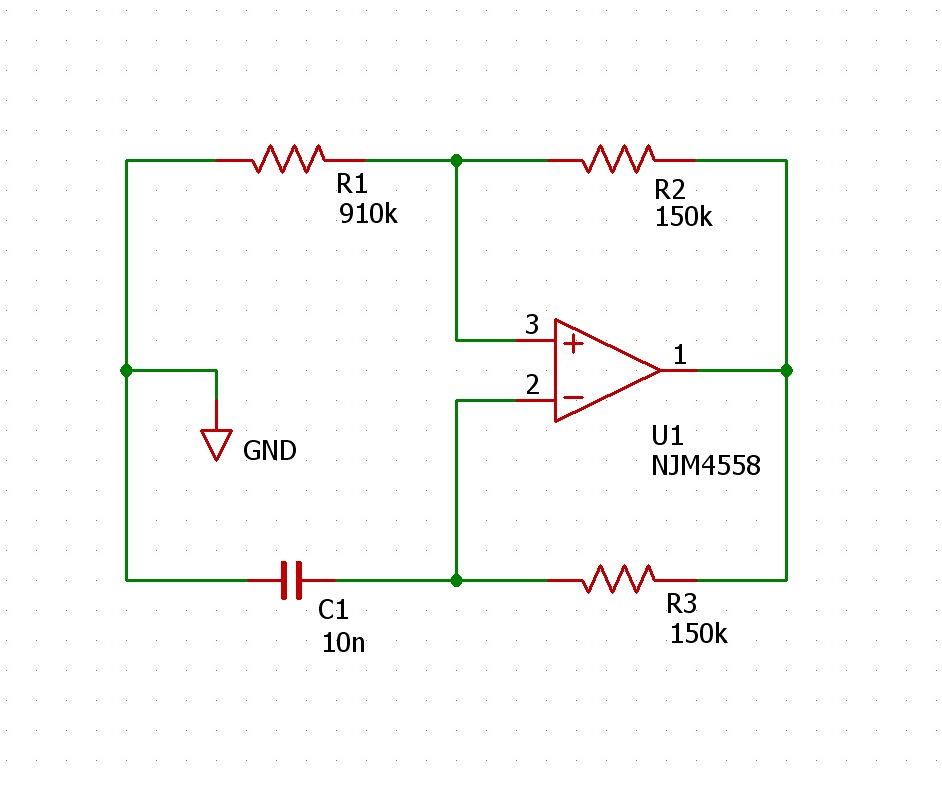

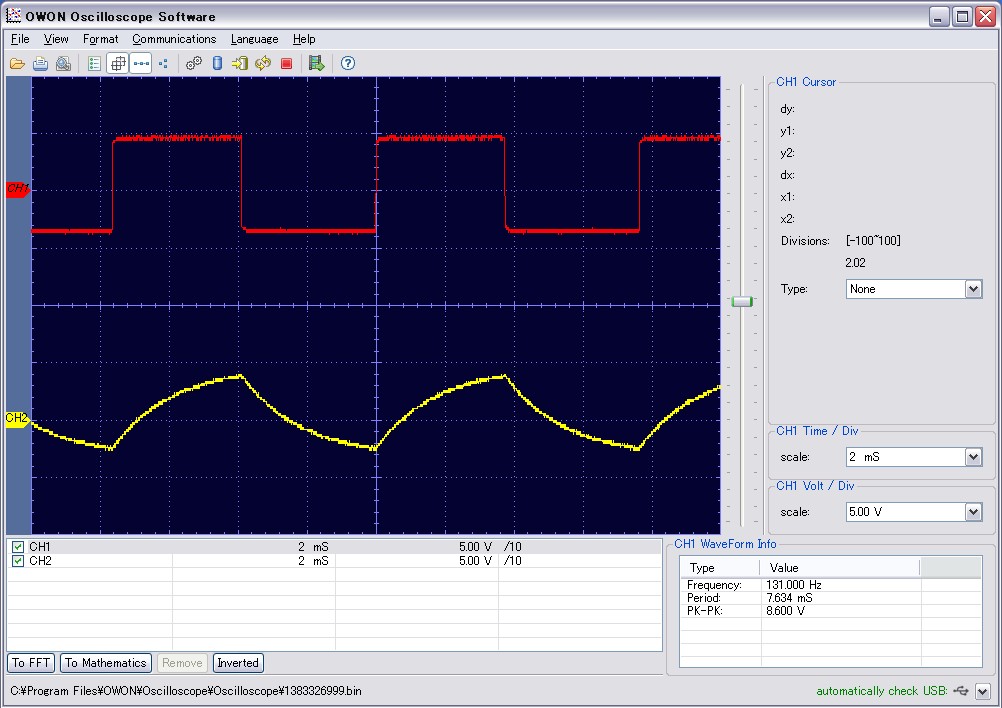

BA4558 回路図 波形 両電源(±5V)
Ch1:U1出力、Ch2:C1電圧

Last updated 19-Jan-2013.
