| 三角波発振器 (NJM311) |
 |
 |
 |
トラ技2013年10月号 単電源 ＋12V Ch1:３番ピン , Ch2:７番ピン |
| 三角波発振器 (TA75061) |
 |
 |
 |
両電源 ±12V Ch1:２番ピン , Ch2:３番ピン |
| 三角波発振器 (TA75061＋2SK246) |
 |
 |
 |
両電源 ±12V C1を定電流充電にし、波形を綺麗にする。 Ch1:２番ピン , Ch2:３番ピン |

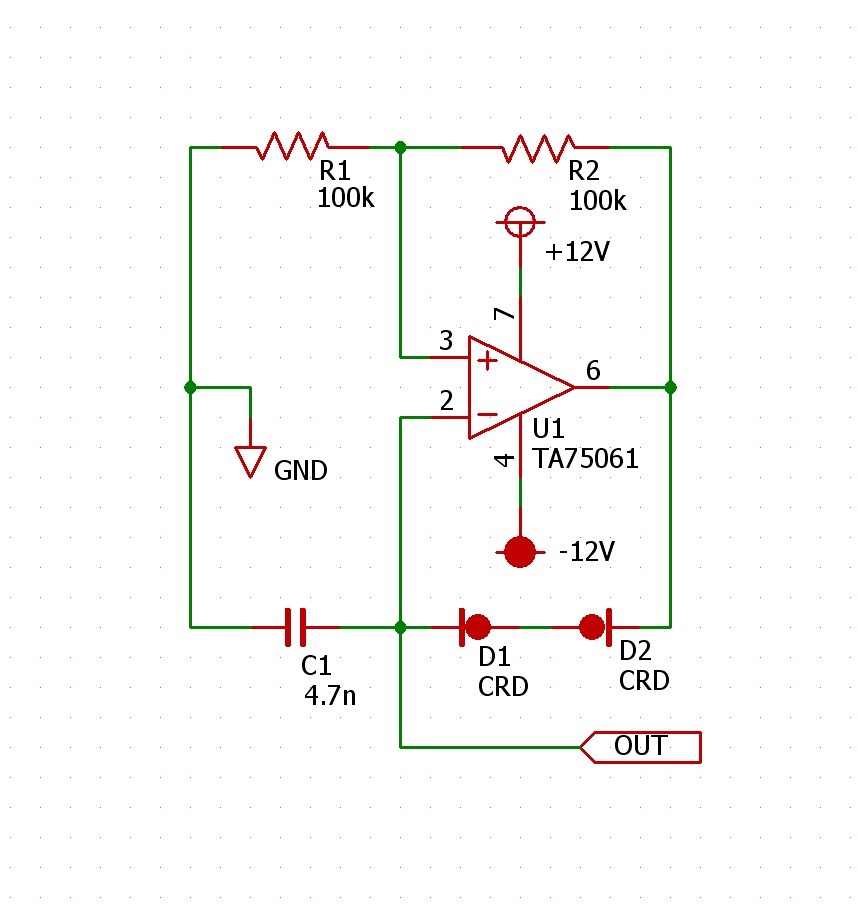

| 三角波発振器 (TA75061＋定電流ダイオード) |
 |
 |
 |
両電源 ±12V、CRD=0.01mA C1を定電流充電にし、波形を綺麗にする。 Ch1:２番ピン , Ch2:３番ピン |
 |
両電源 ±12V、CRD=0.1mA C1を定電流充電にし、波形を綺麗にする。 Ch1:２番ピン , Ch2:３番ピン | |||
 |
両電源 ±12V、CRD=4.5mA C1を定電流充電にし、波形を綺麗にする。 Ch1:２番ピン , Ch2:３番ピン |
Last updated 30-Nov-2013.
