ウィーンブリッジの実験

殆どの図や写真は、クリックにより拡大表示できます。

概要		写真	回路図	波形	波形	書庫
基本回路	BA10358 電源:±5V					VR1は20kΩ付近で、非常にクリチカル。 波形の一部がくびれている。
	BA15218 電源:±5V
	BA4558 電源:±5V
電球で利得調整	100V 5W ナツメ球					発振出力が変動する。 Ch1:OP amp出力、Ch2:電球の電圧
	100V 3W ナツメ球					発振出力が変動する。 Ch1:OP amp出力、Ch2:電球の電圧
	6V 麦球					発振出力が変動する。 Ch1:OP amp出力、Ch2:電球の電圧

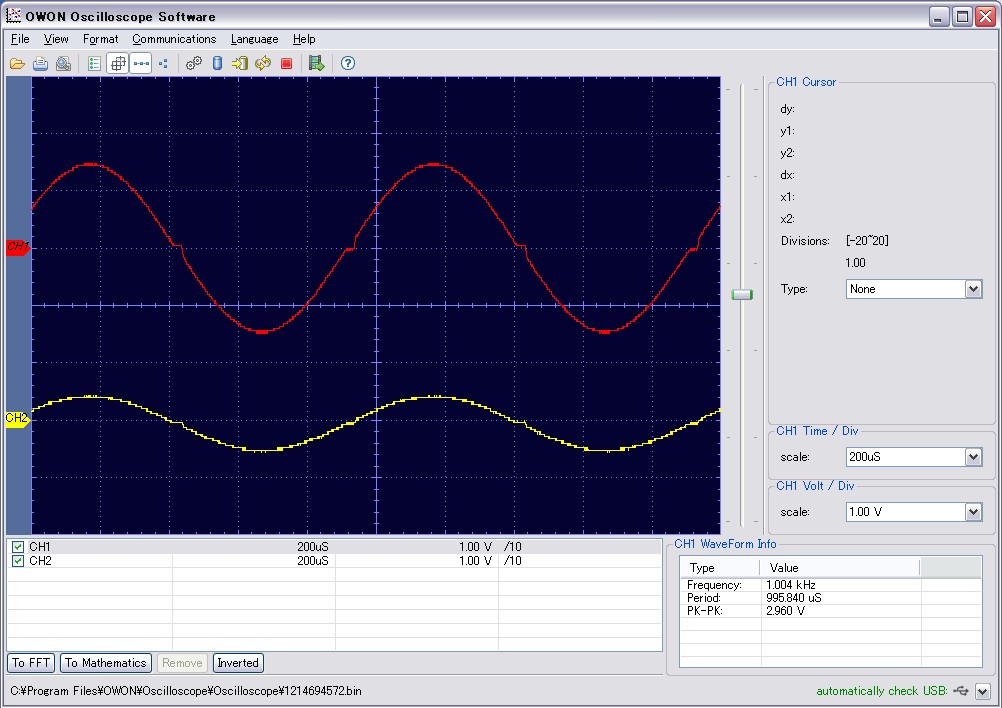

	9V 麦球					Ch1:OP amp出力、Ch2:電球の電圧
	12V 麦球					Ch1:OP amp出力、Ch2:電球の電圧

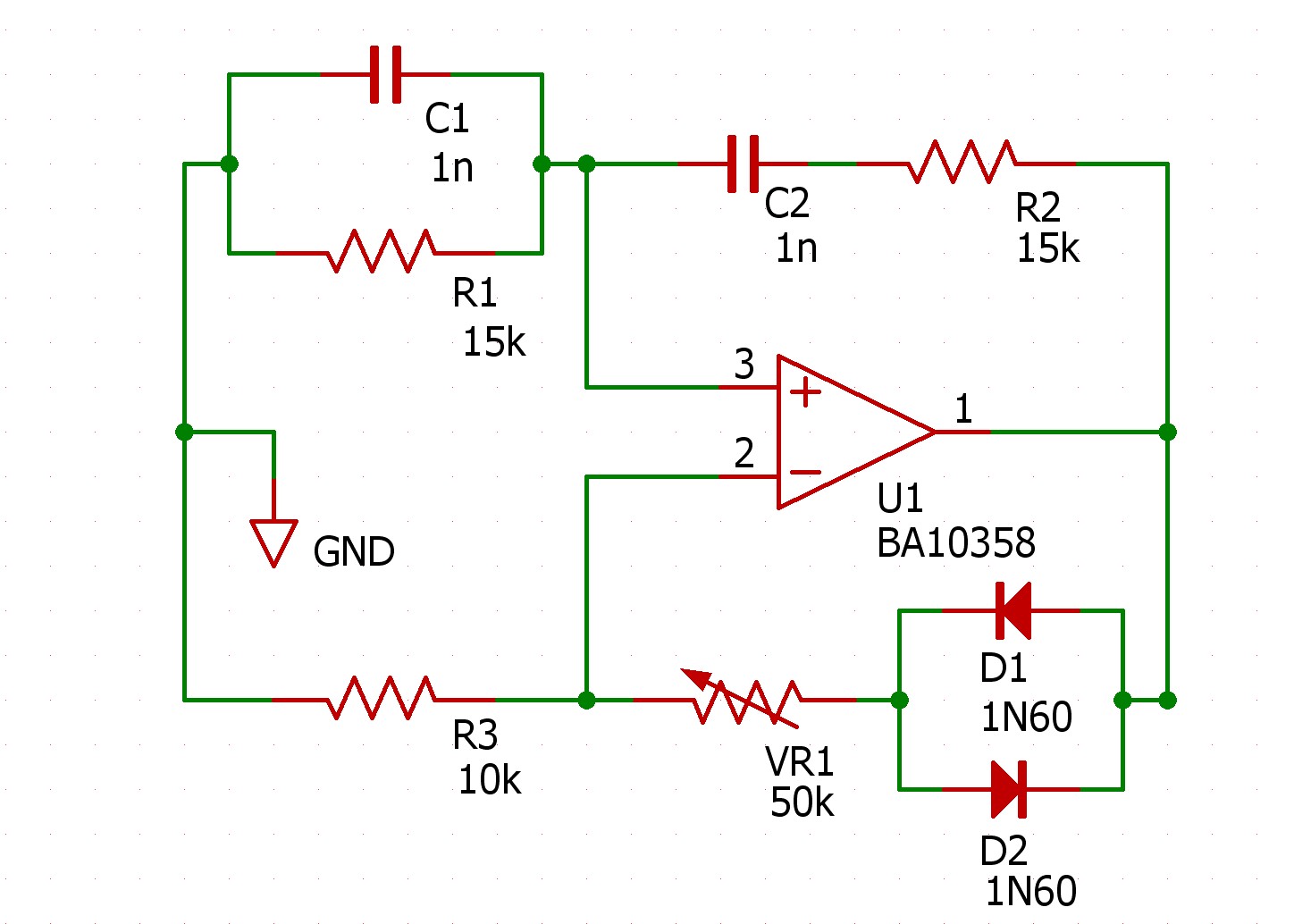

ダイオードで利得調整	1N60 ゲルマニウム ダイオード					トラ技1969年10月号 Ch1:OP amp出力、Ch2:ダイオード-VR1接続点の電圧
	1SS270 シリコン ダイオード					トラ技1969年10月号 Ch1:OP amp出力、Ch2:ダイオード-VR1接続点の電圧
						トラ技1980年3月号 Ch1:OP amp出力、Ch2:ダイオード-VR1接続点の電圧
						トラ技1981年2月号 Ch1:OP amp出力、Ch2:OP ampの反転入力端子
						トラ技1976年9月号 Ch1:OP amp出力、Ch2:OP ampの反転入力端子
	LED (BA10358)					LEDは光らないが、外すと波形が変わるので、少しはLEDに電流が流れている。 ２倍高調波の抑制には効果があった。 Ch1:OP amp出力、Ch2:LED-VR1接続点の電圧
	参考 LED (74HCU04)					トラ技2014年5月号 LEDは光らない、LED無しでも動作する。 Ch1:４番ピン、Ch2:２番ピン

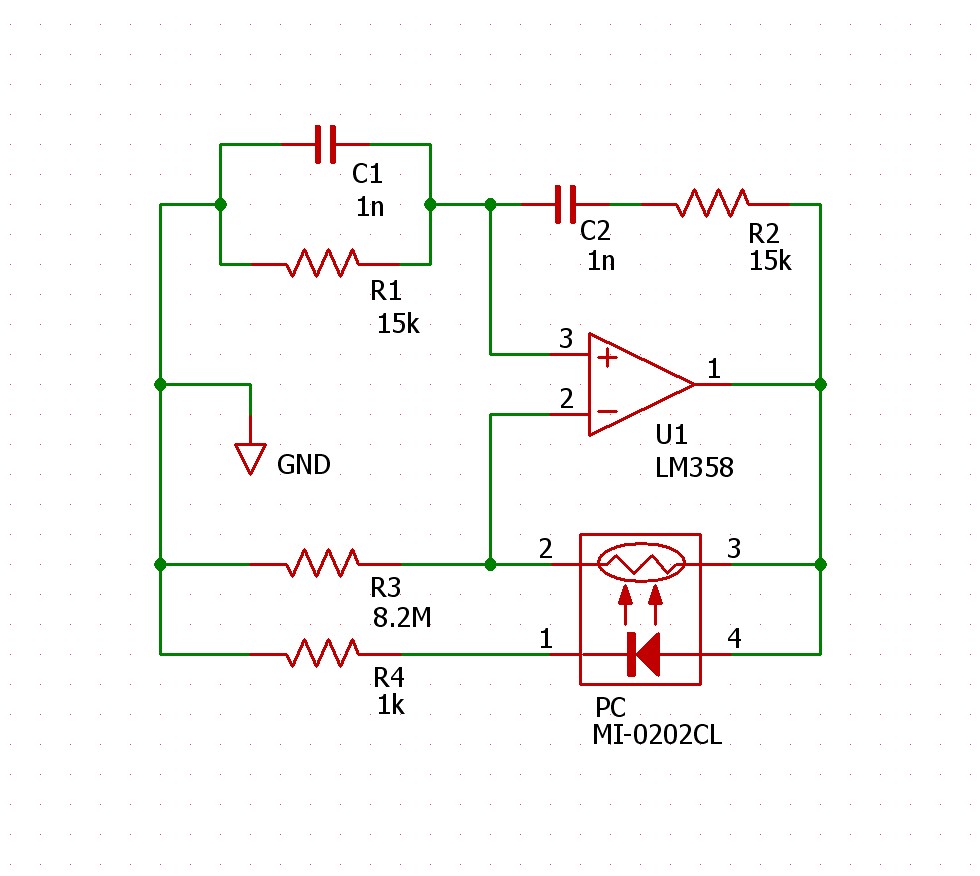

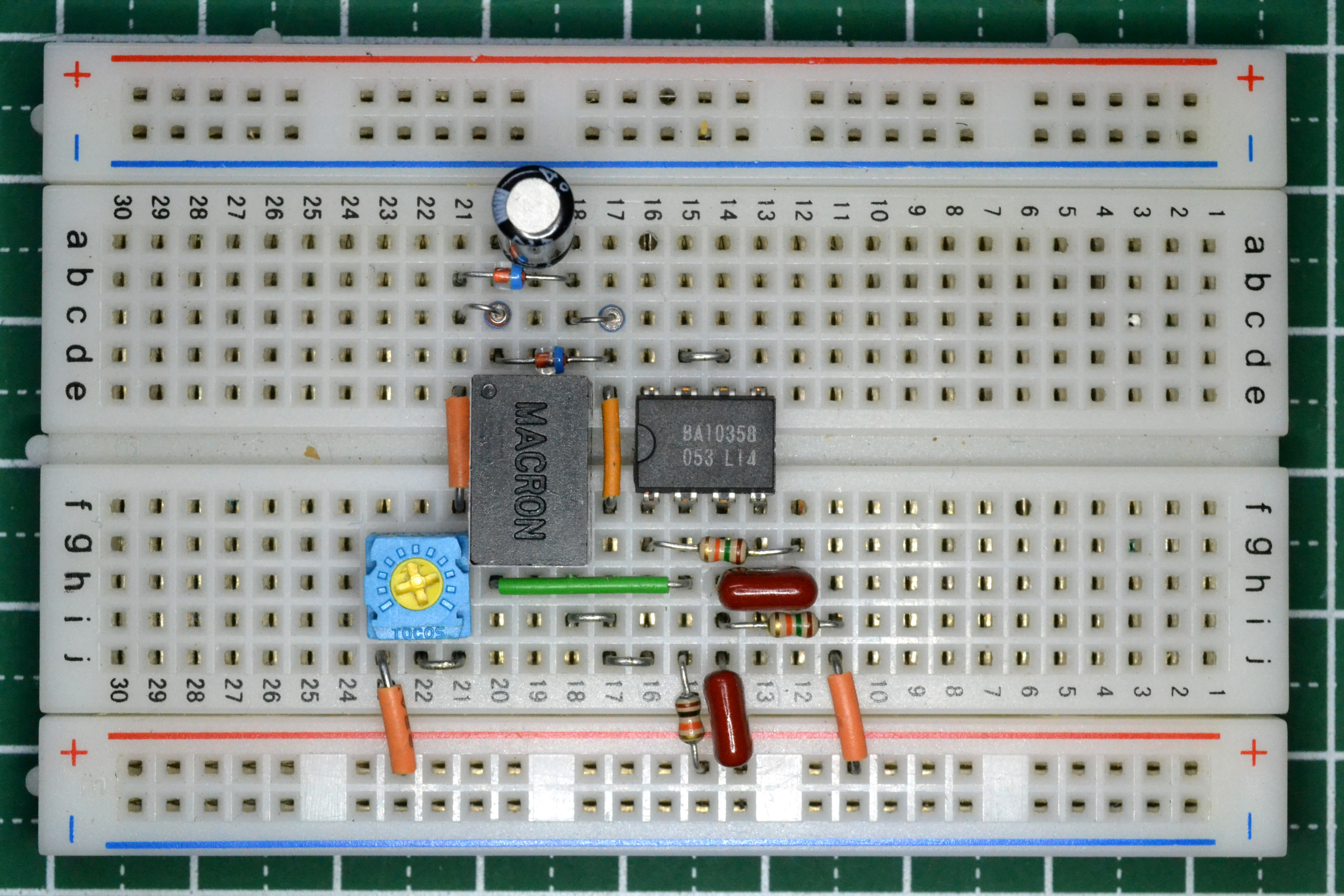

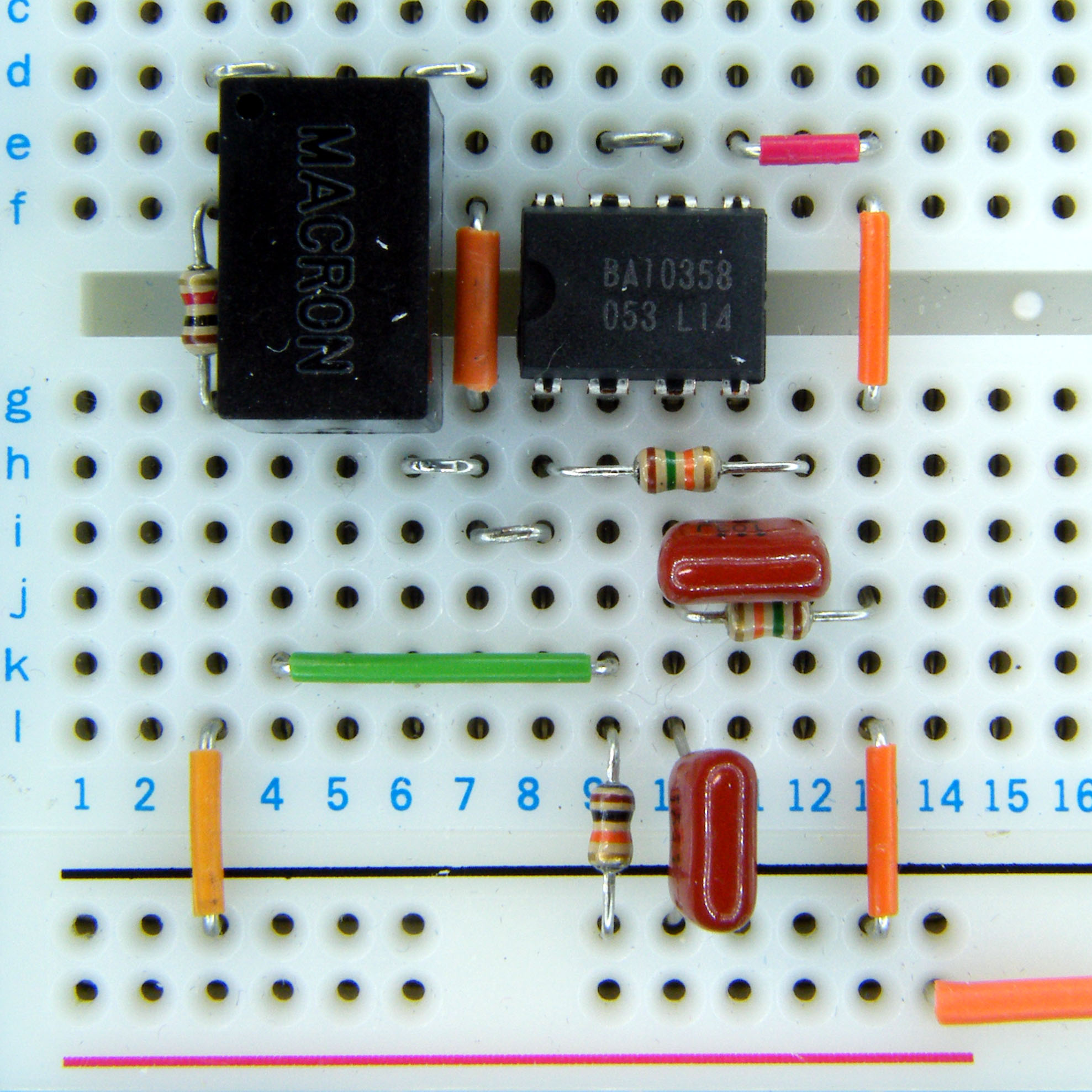

フォトカプラで利得調整	MI-0202CL					Ch1:OP amp出力、Ch2:LEDカソード電圧
						Ch1:OP amp出力、Ch2:LEDカソード電圧
						Ch1:OP amp出力、Ch2:LEDカソード電圧。 ハムが乗って、歪んでいる。出力波形が、負側にオフセットしている。 発振周波数が下がっている。
						Ch1:OP amp出力、Ch2:OP amp反転入力。
						トラ技1980年7月号 Ch1:OP amp出力、Ch2:LEDアノード電圧。
						トラ技1980年7月号 LED電流は690μA Ch1:OP amp出力、Ch2:LEDアノード電圧。
	P873					Ch1:OP amp出力、Ch2:LEDカソード電圧
FETで利得調整	2SK30A					トラ技1980年3月号 Ch1:OP amp出力、Ch2:FETゲート電圧
参考 ディスクリート版	2SC2320 +5V					トラ技1983年2月号 Ch1:Q2コレクタ電圧、Ch2:Q1ベース電圧

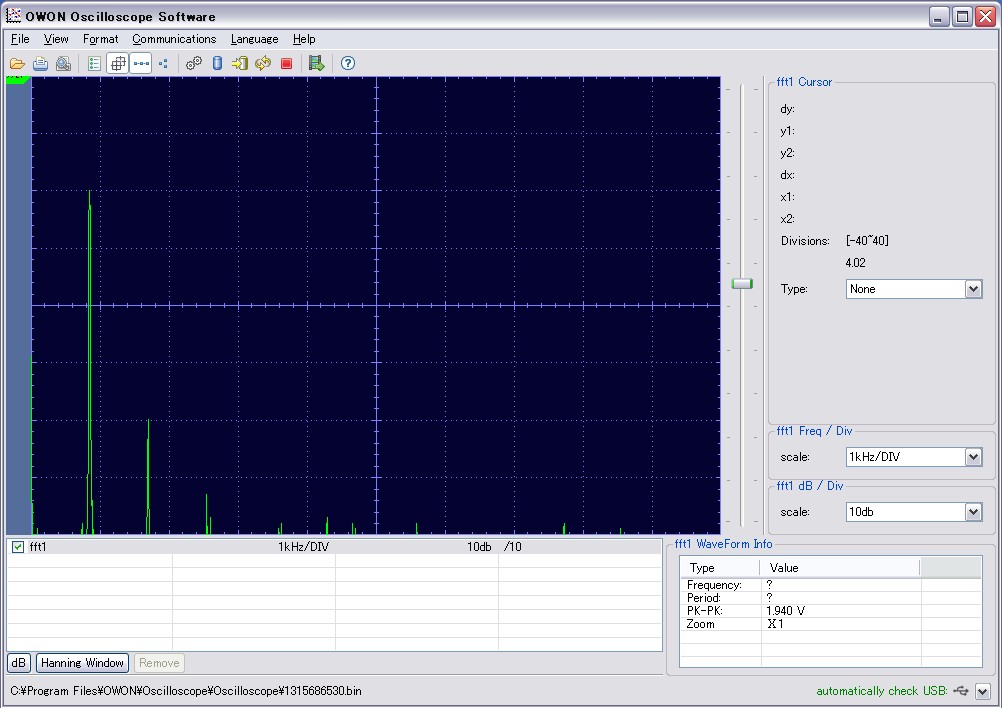

	2SK246 +12V					トラ技1967年12月号 Ch1:Q2出力電圧、Ch2:Q1ドレイン電圧、但しどちらも直流カットで観測
参考 NJM386版	NJM386 +5V					データシート参照 Ch1:出力、Ch2:2pinの電圧

Last updated 20-Sep-2014.
