ボルテージフォロアの実験

殆どの図や写真は、クリックにより拡大表示できます。

デバイス写真回路図正弦波応答矩形波応答書庫
BA10358 回路図 波形 波形 単電源(+5V)で、上辺がクリップしている。
Ch1:出力、Ch2:入力
回路図 波形 単電源(+5V)で、中点を下げてフルスィング。
Ch1:出力、Ch2:入力

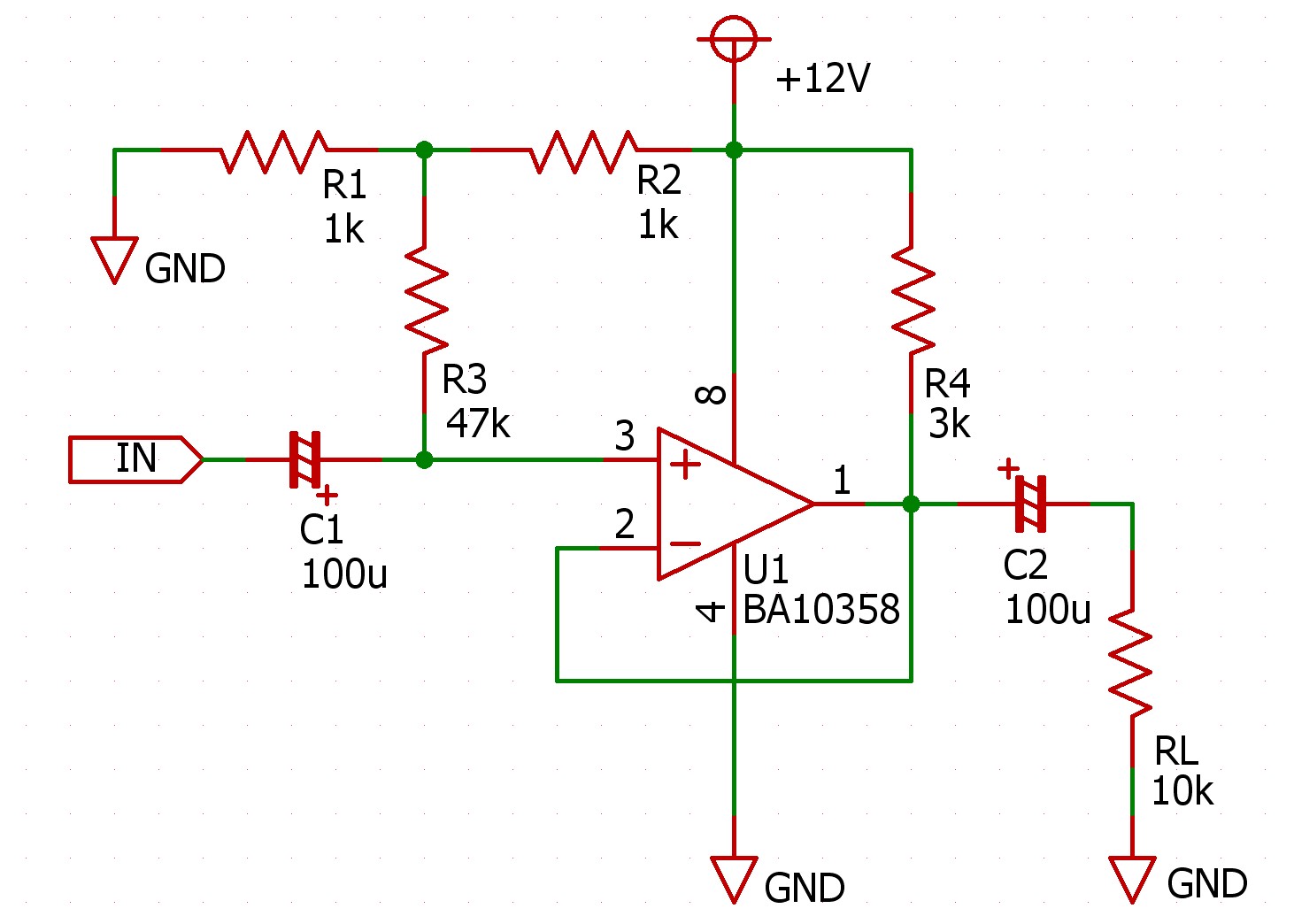

回路図 波形 波形 トラ技1981年1月号
R4挿入でクロスオーバー歪を解消。R4が無い時の波形。
Ch1:出力、Ch2:入力
回路図 波形 波形 両電源(±5V)でも、負荷が軽いとクロスオーバ歪は出ない。
Ch1:出力、Ch2:入力

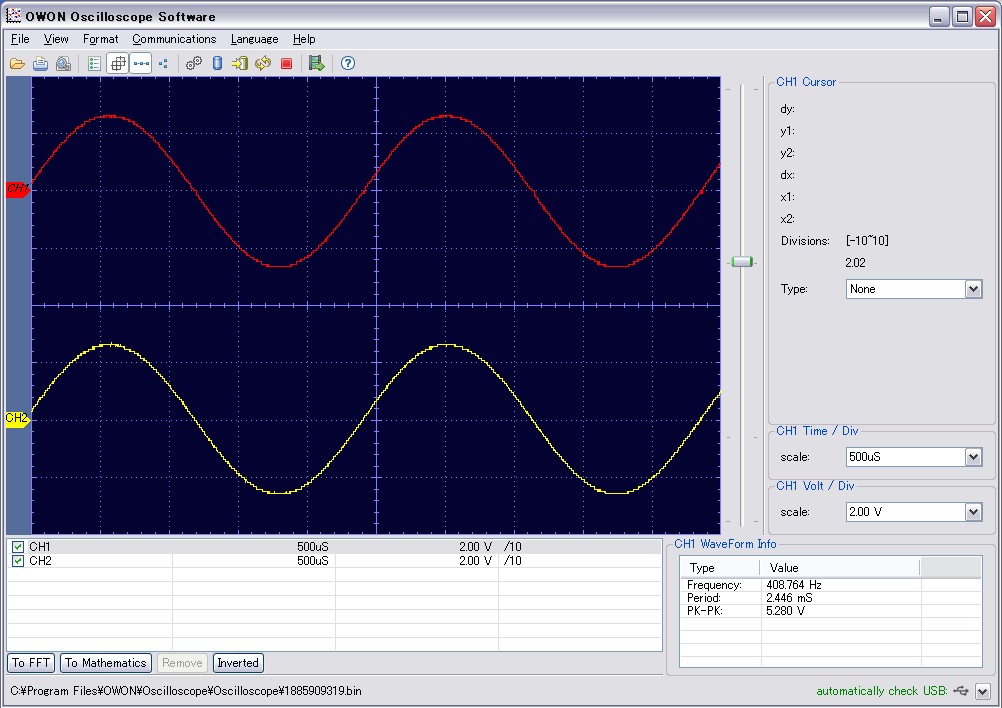

回路図 波形 波形 両電源(±5V)でも、負荷が重いとクロスオーバ歪が発生するが、OV付近なので電流少なく、正弦波では目立たない。
Ch1:出力、Ch2:入力
BA15218 回路図 波形 単電源(+5V)では、下端で出力が反転している。
Ch1:出力、Ch2:入力
BA4558 回路図 波形 単電源(+5V)では、下端で出力が反転している。
Ch1:出力、Ch2:入力
回路図 波形 両電源(±5V)では、正常動作。
Ch1:出力、Ch2:入力
NJM12904 回路図 波形 単電源(+5V)では、上辺で出力がクリップしている。
Ch1:出力、Ch2:入力
回路図 波形 単電源(+5V)で、中点を下げてフルスィング。
Ch1:出力、Ch2:入力
回路図 波形 両電源(±5V)では、正常動作。
Ch1:出力、Ch2:入力
回路図 波形 両電源(±5V)で、負荷をかけても正常動作。
Ch1:出力、Ch2:入力
TL072 回路図 波形 単電源(+5V)では、下端で出力が反転している。
Ch1:出力、Ch2:入力

Last updated 5-Sep-2014.
