Re^2: PSoC PWM XOR LED 投稿者：ja3raf 投稿日：2013/12/21(Sat) 04:04:53 No.148

アイコン

観測の為のPWMの出力ピンは記していない。

Re: PSoC PWM XOR LED 投稿者：ja3raf 投稿日：2013/12/21(Sat) 04:02:57 No.147

回路図

CY8C27443にて作成

PSoC PWM XOR LED 投稿者：ja3raf 投稿日：2013/12/18(Wed) 04:04:52 No.142

トラ技2013年7月号の例題

200Hzと201HzのXORで、400Hz Duty 0〜100%のPWM波形を得る。

波形

Ch1: ２５番ピン（LED出力）、CH2: PWM 200Hz

ArduinoでIRリモコン送信 投稿者：ja3raf 投稿日：2013/12/13(Fri) 21:00:34 No.139

スケッチ

トラ技Jrの記事そのまま。
有効性を試すには、データを解析値に合わせて変更する必要がある。

P.S.

赤外線LEDを、普通のLEDに替えれば、簡単な目視確認は可。

Re^3: ArduinoでIRリモコン解析 投稿者：ja3raf 投稿日：2013/12/13(Fri) 20:57:12 No.138

スケッチ

配列サイズ以外は、トラ技Jrの記事そのまま。

Re^2: ArduinoでIRリモコン解析 投稿者：ja3raf 投稿日：2013/12/13(Fri) 01:49:02 No.136

アイコン

受信と送信を一纏め。

Re: ArduinoでIRリモコン解析 投稿者：ja3raf 投稿日：2013/12/13(Fri) 01:47:59 No.135

回路図

受信と送信を一纏め。

ArduinoでIRリモコン解析 投稿者：ja3raf 投稿日：2013/12/12(Thu) 23:50:57 No.134

トラ技Jr 2013年11月号の赤外線リモコン解析を試してみた。

CPUがATnega168Pでは、配列サイズを400→170に変更しないと正常に動作しない。

エラーも出さずにsetup()の中で止まっているので、暫く悩んだ。

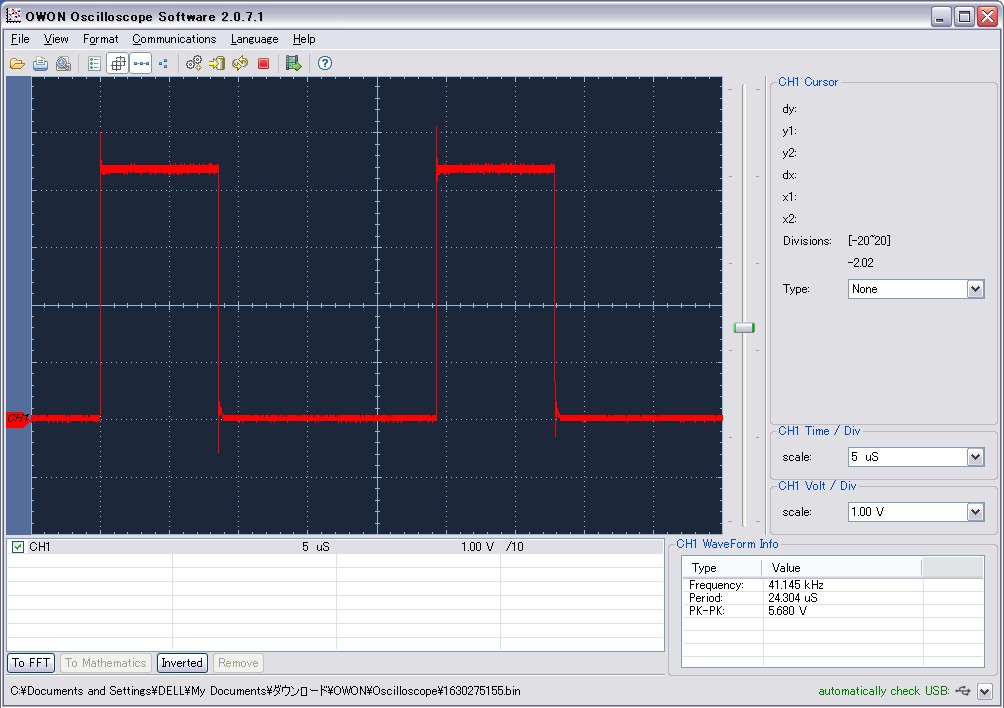

Ch1: Digital 2ピン

Re^2: 電子ほたる 投稿者：ja3raf 投稿日：2013/12/04(Wed) 06:26:49 No.130

再現実験してみましたが、「半田付け無用」の画像の方も動作しました。

但し、Q2が逆トランジスタになっているという点で、適切ではありませんので、画像を修正しました。

逆トランジスタにすると、hFEが大幅に下がりますが、動作マージンが十分ある場合は、動作します。

Re: 電子ほたる 投稿者：ja3raf 投稿日：2013/12/01(Sun) 01:21:52 No.128

> cds版の電子ほたるなんですけど、画像通り回路を組んでもつかないんですよ。何かコツとかありますか？

再現実験してみましたが、「ブレッドボードを用いた実験」の画像の方には間違い御座居ませんでした。
但し、回路図の方にケアレスミスが御座居ましたので、添付の通り訂正致します。

使用するCDSの特性により、NGな場合があります。
CDSを外した時に、LEDが付きっ放しになるかどうか確認して下さい。
これでLEDが点灯しない様では、CDS以外の要因となります。

次に、CDS単独で抵抗値を測定してみて下さい。
私が用いたCDSは、明300Ω、暗3MΩというものです。

直径が小さいCDSでは、明暗の抵抗変化量が少ないかも知れません。
その時はR1,R2の抵抗比を保ったまま、少し低い値に代えてみて下さい。

まさかとは思いますが、電源電圧が低過ぎる時（例：1.5V)も点灯しません。LEDを点灯させるには、最低3V位必要です。
