Re: PSoC5でLED 投稿者：ja3raf 投稿日：2014/01/29(Wed) 06:08:21 No.201

> 「ARM PSoCで作るMyスペシャル・マイコン」(CQ出版)の第９章のチュートリアルから。
>
> GPIOでLED点滅。

PSoC　Creatorの画面（その２）

PSoC5でLED 投稿者：ja3raf 投稿日：2014/01/29(Wed) 05:52:44 No.200

「ARM PSoCで作るMyスペシャル・マイコン」(CQ出版)の第９章のチュートリアルから。

GPIOでLED点滅。

PSoC　Creatorの画面（その１）

Re^3: PSoCでADCINC 14bit 投稿者：ja3raf 投稿日：2014/01/26(Sun) 17:46:23 No.199

> ADCINC 14bit を試してみた。

ソースコード

Re^2: PSoCでADCINC 14bit 投稿者：ja3raf 投稿日：2014/01/26(Sun) 17:41:15 No.198

> ADCINC 14bit を試してみた。

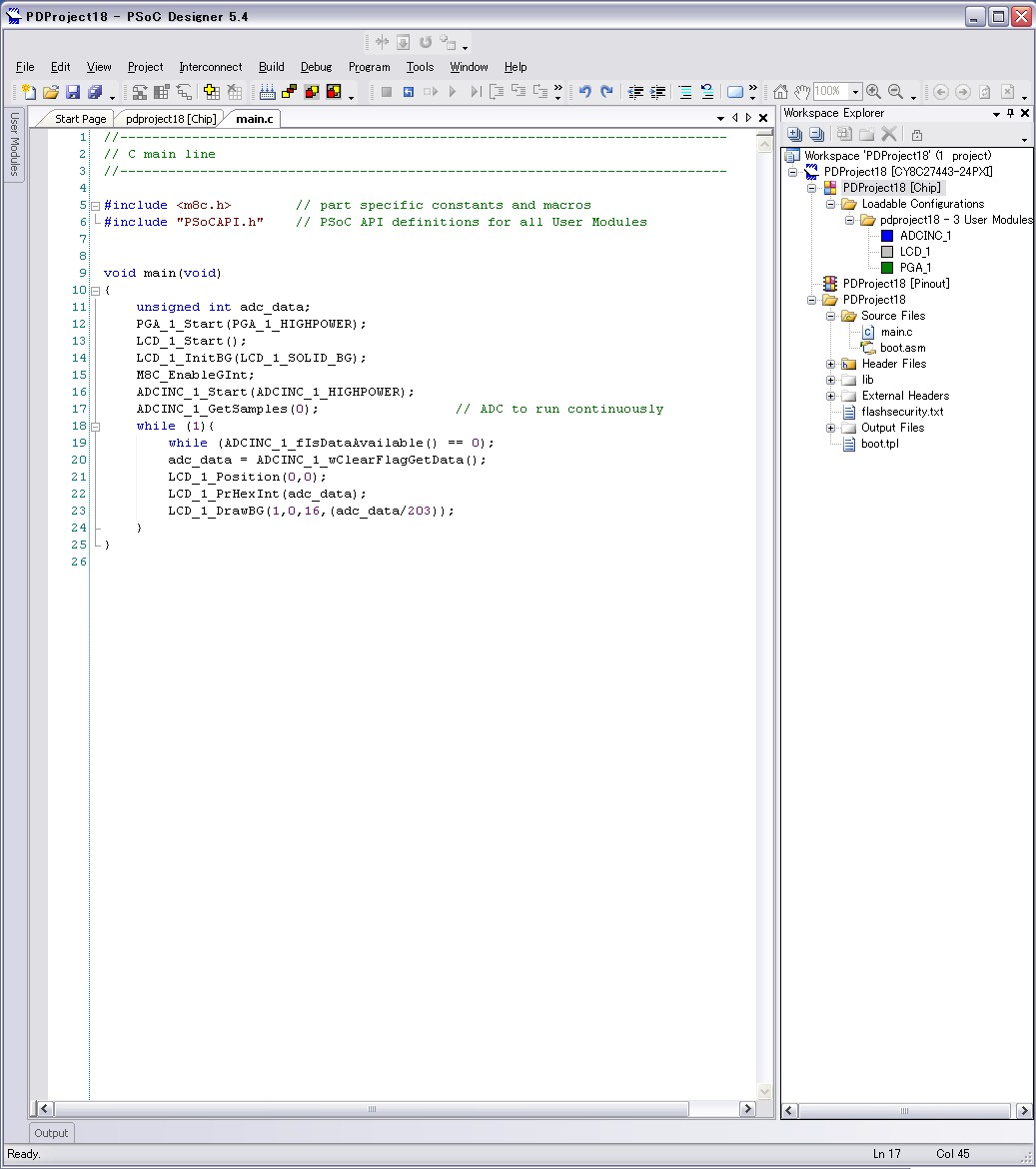

PSoC Designerの画面

Re: PSoCでADCINC 14bit 投稿者：ja3raf 投稿日：2014/01/26(Sun) 16:36:43 No.197

> ADCINC 14bit を試してみた。

アイコン

PSoCでADCINC 14bit 投稿者：ja3raf 投稿日：2014/01/26(Sun) 16:30:51 No.196

ADCINC 14bit を試してみた。

PGA のviltage followerの出力電圧が、入力電圧と微妙に異なる。

Re^17: PSoCで周波数カウンタ 投稿者：ja3raf 投稿日：2014/01/13(Mon) 03:39:42 No.191

プログラムの改修は、8bit counter対応のみ。

P.S.

100MHzを測定しようとすると、61クロックに１回割込みが発生する訳だから苦しいよね。
88MHz台が表示されるという事は、割込みルーチンで69クロック程消費しているという事だろうか。

Re^16: PSoCで周波数カウンタ 投稿者：ja3raf 投稿日：2014/01/13(Mon) 03:28:34 No.190

64kHz飛びに対処する為、割り込み方式、且つ、8bit counterに変えてみた。

P.S.

64kHz飛びは無くなったが、256Hz飛びは発生する。
100MHzは測定できなくなる、88MHz台が表示される。
60MHzは問題無く(除：256Hz飛び）測定できる。

Re^15: PSoCで周波数カウンタ 投稿者：ja3raf 投稿日：2014/01/12(Sun) 04:19:12 No.189

24bit counter用の3 byte読出しは、pointerになるので、プログラムの変更が必要。

Re^14: PSoCで周波数カウンタ 投稿者：ja3raf 投稿日：2014/01/12(Sun) 04:15:45 No.188

64kHz飛ぶならば、という事で、counterを16bit２段を止めて、24bit+8bit にしてみた。これならば、16MHz飛びになるので、発生確率を抑えられるだろうと思ったのだが、結果は逆で、16MHz,64kHz,256Hzの３種の飛びが現れる様になった。よく観察すると、他にも2MHz飛びとかも存在している様で、最悪。

更に、24bit counterは16it counterより性能が悪い様で、16bit counterの時に測定できていた100MHzが、24bit counterでは測定できなくなった。60MHzなら、24bit counterでも測定できる。内部24MHzクロックの時も同様なので、外部クロックが12.8MHzである事のせいではない様だ。
