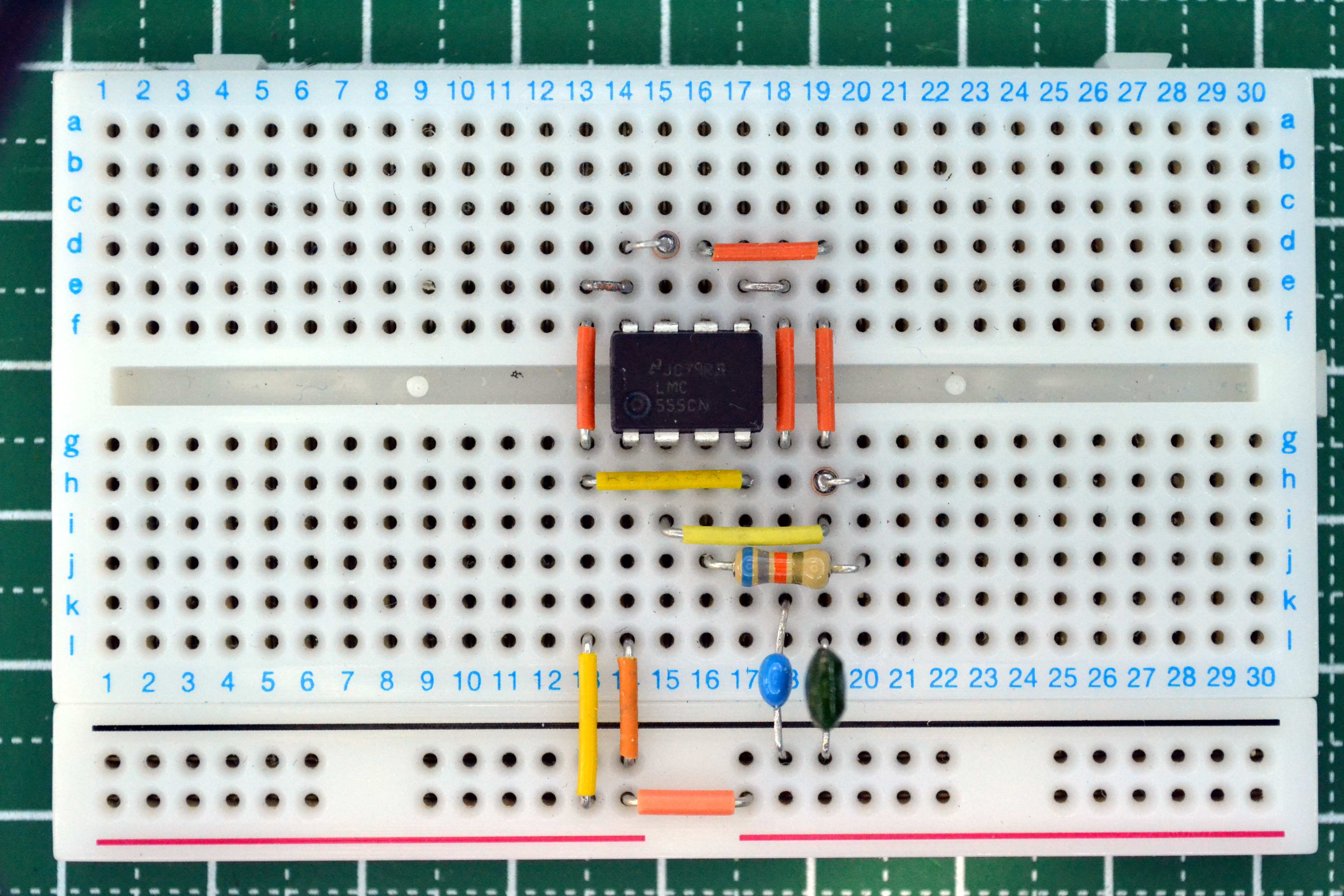

| 555発振器の製作 |
 |
 |
 |
 |
 |
デジット |
|
|
 |
 |
 |
 |
|
共立 |
|
基板のみ販売しているが、ダイオードのシルクが通常とは逆なので注意。ダイオードを通さない方が波形は奇麗。 |
 |
 |
 |
 |
|
秋月 |
|
Ch1:出力電圧、Ch2:２番ピン電圧 |
| Duty可変 |
 |
 |
 |
|
 |
|
|
トラ技1988年3月号
Duty=0.9～89.9% |
 |
 |
 |
|
 |
|
|
LMC555や外部コンパレータを使わなくても、NE555だけで広範囲に可変できる。
Duty=0.1～99.9% |
 |
 |
 |
 |
 |
|
|
LMC555に外部コンパレータを外付けして、可変範囲を拡大する。
但し、555の持つ高い駆動能力は失う。
Duty=0～100% 発振周波数一定で可変。 |
 |
 |
 |
 |
 |
|
|
LMC555をコンパレータとして使用し、マルチバイブレータとレベルシフトの為の加算演算回路を外付けする。
555の持つ高い駆動能力を活かす。
Duty=0～100%。 |
| Duty 50% |
 |
 |
|
 |
|
|
|
データシート参照
バイポーラ版では、充電経路と放電経路を分離する。
Ch1: ３番ピン、Ch2: ２番ピン |
 |
 |
|
 |
|
|
|
どうせダイオードを２本使うならという事で、CRDにしてみた。
D1がD2の２倍の電流というのは理想値で、実際には要調整。
実験ではD1をJ-FETとVRで置換して調整。
Ch1: ３番ピン、Ch2: ２番ピン |
 |
 |
|
 |
|
|
|
データシート参照
CMOS版では、７番ピンを出力にする。
Ch1: ７番ピン、Ch2: ２番ピン |
 |
 |
|
 |
|
|
|
555の発振出力をT-FFに通す。
555の発振周波数の半分になる。
Ch1: T-FF出力、Ch2: T-FF入力 |
1Vで発振
(TLC551版) |
 |
 |
|
 |
|
|
|
TLC551は電源電圧1V以上で使える。
Ch1: ３番ピン、Ch2: ２番ピン |
| Drawdio |
 |
 |
|
 |
|
Drawdio |
|
入力端子間は任意の抵抗。
Ch1: ３番ピン、Ch2: ２番ピン（波形は入力端子短絡時） |
| VCOの実験 |
 |
 |
 |
 |
|
|
|
Vin=0.28 Volt で Fmax=2.41MHz
Vin=4.36 Volt で Fmin=191.4kHz
トラ技1988年3月号
555はCMOS版を使用する。 |
| チャタリング防止 |
 |
 |
|
 |
|
|
|
単純に単安定マルチのままでは、SW長押し時に、出力パルスが長くなるので、工夫要。
Ch1: ２番ピン、Ch2: ３番ピン |
| Ｄ級アンプ |
 |
 |
|
 |
|
|
|
Ｄ級アンプにするには、出力段が必要。
Ch1: ３番ピン、Ch2: ２番ピン |
ホールド（自己保持）回路
その１ |
 |
 |
|
|
|
|
|
|

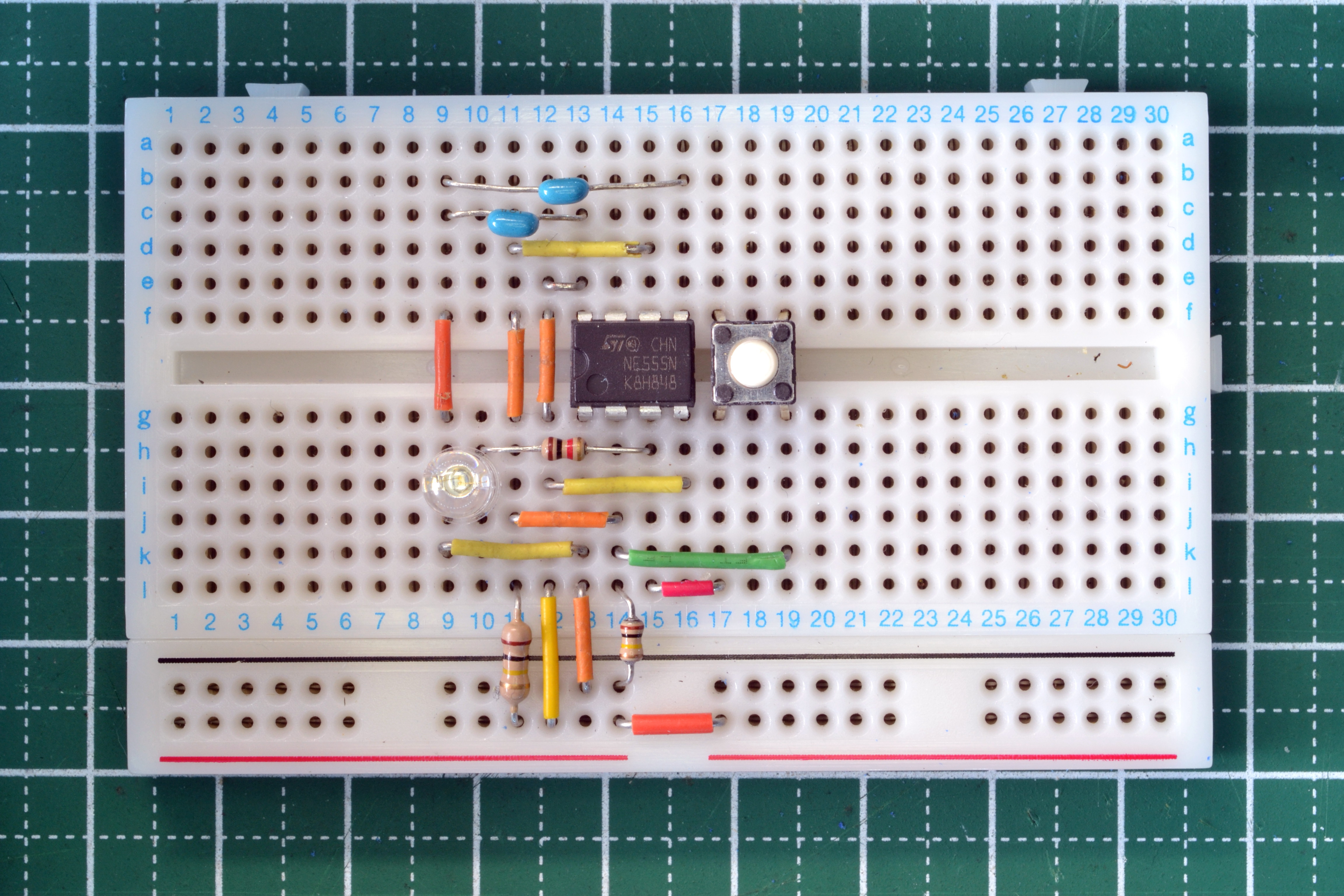

ホールド（自己保持）回路
NGな例 |
 |
 |
 |
 |
|
|
|
この様な回路は期待通り動作しない。スイッチを押した瞬間に発振するから、スイッチを放した時の動作は、運次第。
Ch1: ３番ピン , Ch2: ２番ピン |

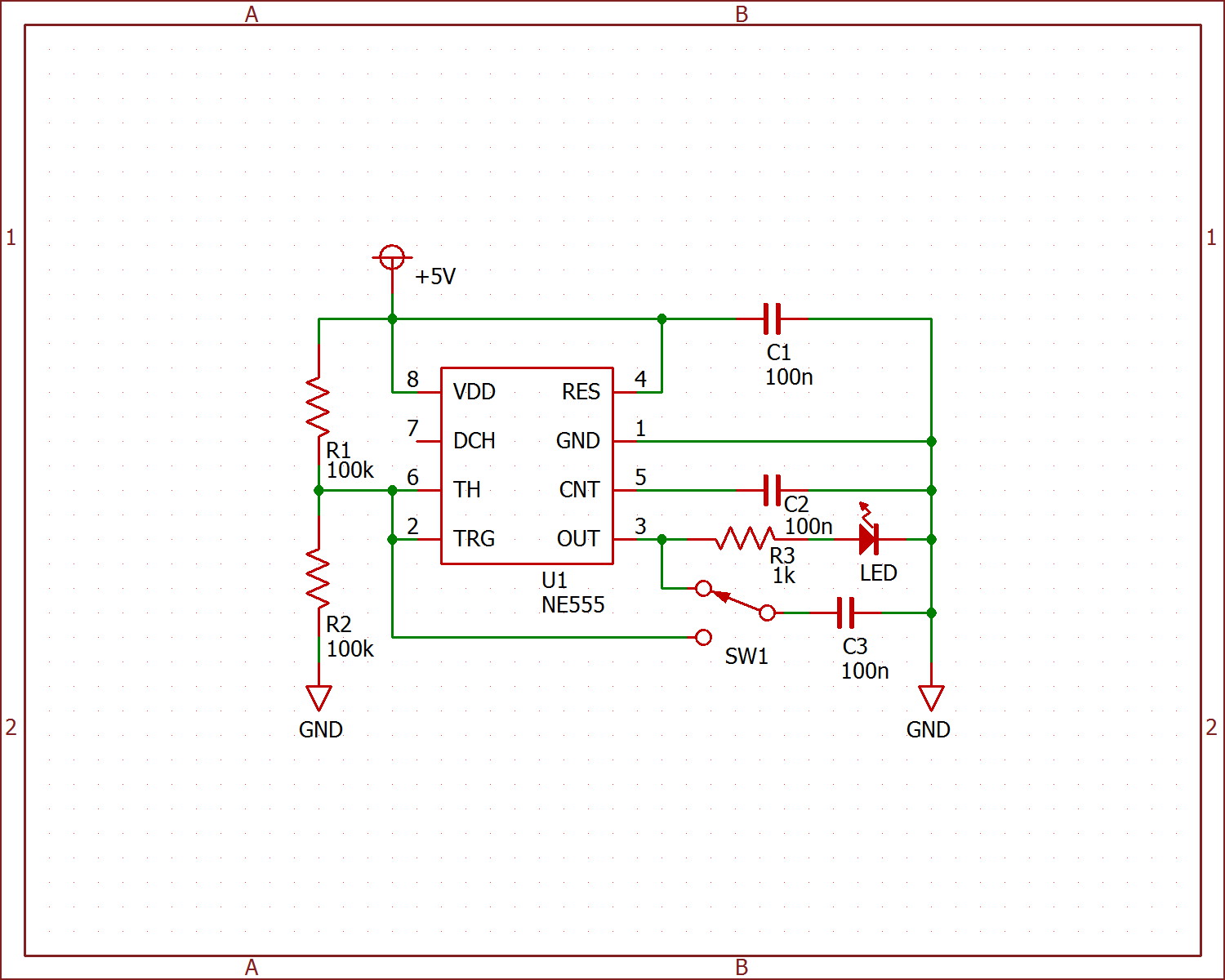

ホールド（自己保持）回路
その２ |
 |
 |
 |
 |
|
|
|
１つ上のNG回路を動作させるには、単極双投スイッチを用いる。
Ch1: ３番ピン , Ch2: ２番ピン |
