秋月の Crystal Radio Kit の改造

実験概要外観回路図外部リンク備考

秋月の Crystal Radio Kit の改造秋月秋月のクリスタルラジオキット（中身はゲル検ラジオ）を組み立てたが、当然田舎の地では何も聞こえない。しかし、自分で部品集めするより安いので、これを出発点にするのは悪くない。

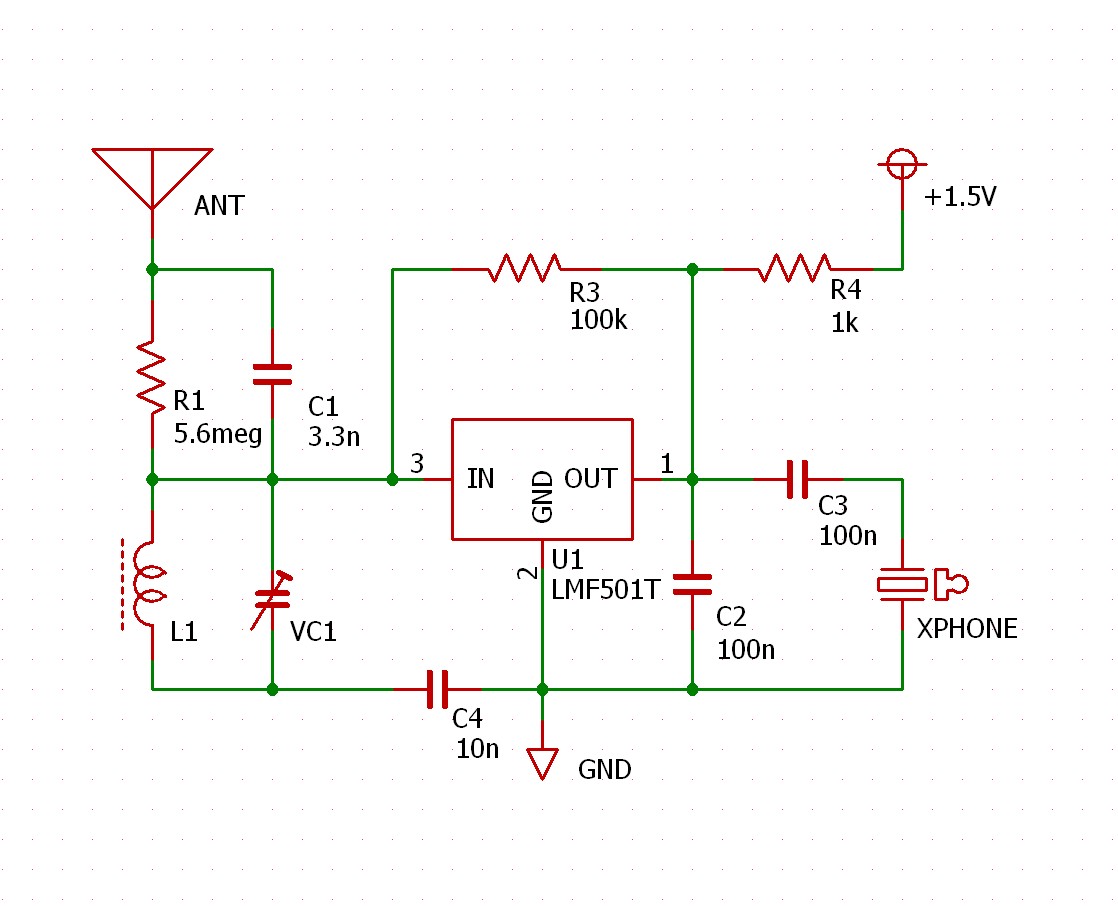

そこで、ゲルマニウムダイオードをLMF501Tに交換してみた。当然、電源配線等、若干の追加変更を伴う。沢山聞こえる様になった。
乾電池１本で動作して、且つ、長持ちなので、非常用ラジオとしては良い。
トラ技2003年4月号藤平雄二氏の記事参照。

電子マスカット利得は低下するが、上記LMF501Tの部分を、ダーリントン接続トランジスタと置換可能。
電子マスカットさんの記事参照。

Last updated 2-Oct-2011.

戻る。
